一、实验背景与目的
不锈钢表壳、表带及精密五金件在抛光加工后，表面会残留一层抛光蜡。除蜡清洗是确保表面光洁度的关键工序。在实际生产中，除蜡水通常以稀释倍数形式使用，稀释倍数直接影响清洗成本与效果。
本实验旨在测试高效多功能除蜡剂DX108在稀释20倍条件下的除蜡效果，为现场应用提供参考数据。实验不预设结论，仅记录测试结果。
二、实验设计与控制变量
测试材料与设备：
- 试片材质：304不锈钢片（50×25×1mm）
- 污染方式：将试片浸入熔化抛光蜡中，5秒后取出，自然冷却至恒重
- 清洗方式：实验室超声波清洗机（40kHz）
- 称量设备：分析天平（精度0.1mg）
- 干燥设备：电热鼓风烘箱
自变量：
- A组（空白对照）：纯水
- B组：DX108稀释20倍工作液（5%体积比）
- C组：市售某除蜡剂稀释20倍工作液（5%体积比）
固定变量：
- 清洗温度：80±2℃
- 清洗时间：5分钟
- 清洗方式：超声波（40kHz）
- 水质：自来水，硬度150ppm
- 干燥条件：120℃烘箱，15分钟
测试指标：
- 除蜡率（%）=（清洗后失重量 ÷ 初始涂蜡量）×100%
- 表面状态：目视及放大镜检查
- 每组3片试片，取平均值
三、数据结果
表1：除蜡率测试数据
组别 | 试片编号 | 初始涂蜡量(mg) | 清洗后失重(mg) | 除蜡率(%) | 平均除蜡率(%) |
A组（空白对照） | A-1 | 8.2 | 1.5 | 18.3 | 17.1 |
A组（空白对照） | A-2 | 7.9 | 1.3 | 16.5 | |
A组（空白对照） | A-3 | 8.5 | 1.4 | 16.5 | |
B组（DX108稀释20倍） | B-1 | 8.9 | 8.3 | 93.3 | 94.2 |
B组（DX108稀释20倍） | B-2 | 9.2 | 8.7 | 94.6 | |
B组（DX108稀释20倍） | B-3 | 8.6 | 8.2 | 95.3 | |
C组（竞品稀释20倍） | C-1 | 8.4 | 6.8 | 81.0 | 80.4 |
C组（竞品稀释20倍） | C-2 | 9.1 | 7.3 | 80.2 | |
C组（竞品稀释20倍） | C-3 | 8.7 | 6.9 | 79.3 |

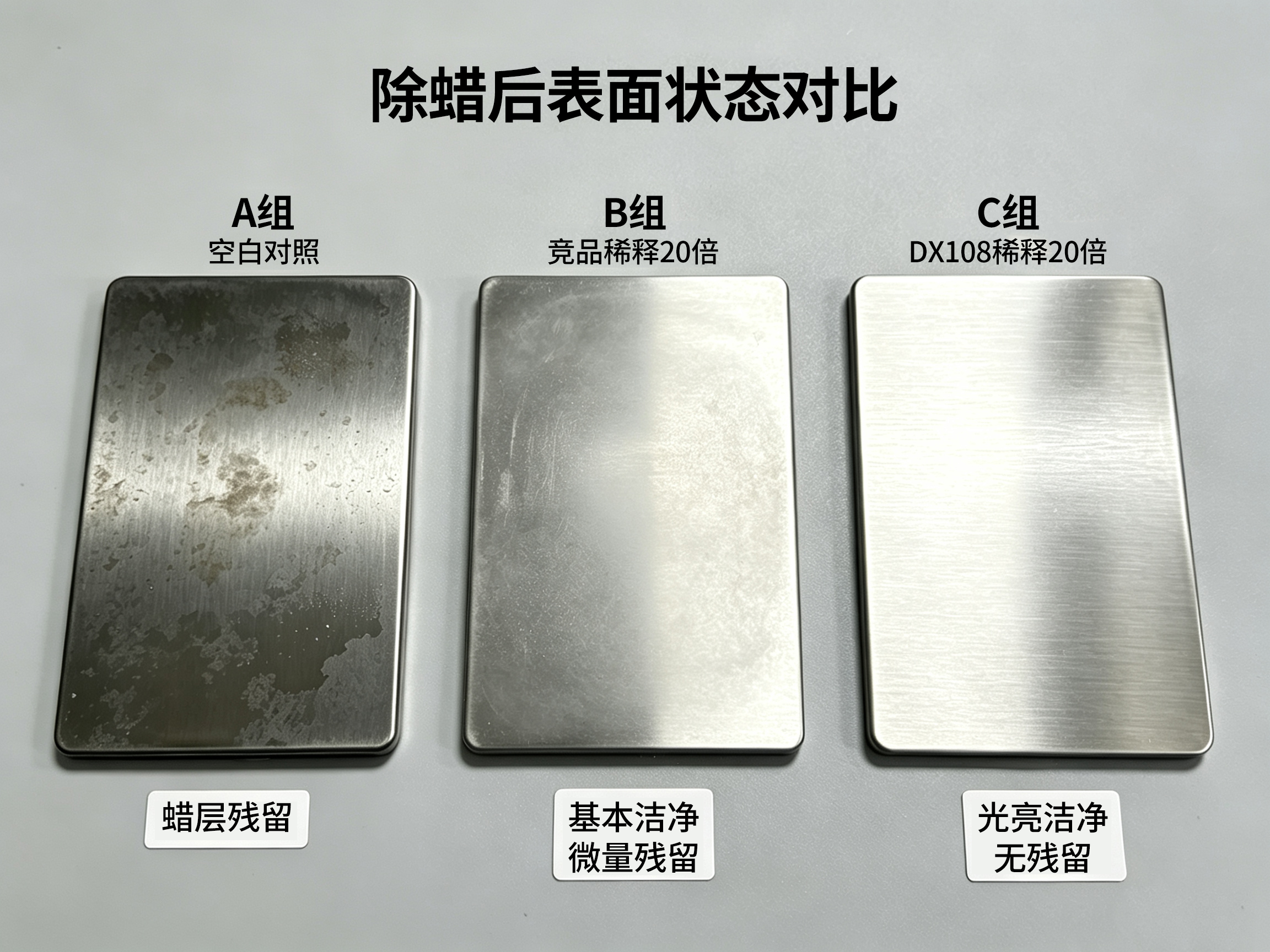

表2：测试后表面状态记录
组别 | 表面状态 |
A组（空白对照） | 表面明显蜡层残留，水膜不连续 |
B组（DX108稀释20倍） | 表面光亮洁净，无蜡质残留，水膜连续完整铺展 |
C组（竞品稀释20倍） | 表面基本洁净，局部有微量蜡质残留痕迹 |
四、数据分析
从表1数据来看，空白对照组（A组）的平均除蜡率为17.1%，纯水仅能去除极少量表面浮蜡。
DX108稀释20倍组（B组）的平均除蜡率为94.2%，三片平行样的除蜡率在93.3%-95.3%之间，组内极差为2.0个百分点，数据一致性良好。
竞品稀释20倍组（C组）的平均除蜡率为80.4%，三片平行样的除蜡率在79.3%-81.0%之间，组内极差为1.7个百分点。
五、实验结论
结论1：在80℃、超声波清洗5分钟条件下，DX108稀释20倍的平均除蜡率为94.2%。
结论2：DX108稀释20倍清洗后的不锈钢表面光亮洁净，无蜡质残留，水膜连续完整铺展。
结论3：本次测试中DX108组平行样极差为2.0个百分点，数据一致性较好。
六、工程应用建议
本实验数据基于实验室标准条件，实际产线应用时需考虑以下因素：
- 稀释比例调整：本实验验证了稀释20倍条件下的效果。实际应用中可根据蜡层厚度、工件形状和清洗时间在10-30倍范围内调整，建议通过梯度测试确认适用稀释比例。
- 工艺参数匹配：实际产线的超声波频率、功率、清洗时间、工件装载量均与实验室条件存在差异，建议根据实际工况做参数调整。
- 槽液维护：除蜡水在使用过程中会不断积累被乳化的蜡质，当槽液中蜡质含量达到饱和时，除蜡效果会下降。建议定期撇除液面浮蜡，并监测除蜡效果，及时补充或更换槽液。
- 建议先小批量验证，确认在实际工况条件下的除蜡效果，再批量应用。
本实验数据基于特定测试条件，实际产线应用需结合工况验证。如需讨论具体测试方法或数据分析，欢迎在评论区留言。
