四球机测试：低泡润滑剂与竞品润滑性能对比

一、实验背景与目的

轮毂轴承加工中，切削液的润滑性能直接影响刀具寿命和工件表面质量。四球机测试是评估润滑剂极压性能和减摩性能的常用方法之一，通过测定最大无卡咬负荷和摩擦系数，可以为配方选型提供参考依据。

本实验旨在对比低泡润滑剂DX529与市售同类产品在相同测试条件下的润滑性能差异。实验不预设结论，仅记录测试结果。

二、实验设计与控制变量

测试方法：参照GB/T 3142-2019《润滑剂承载能力测定法（四球法）》

测试材料与设备：

- 钢球材质：GCr15轴承钢，直径12.7mm，硬度HRC 61-64

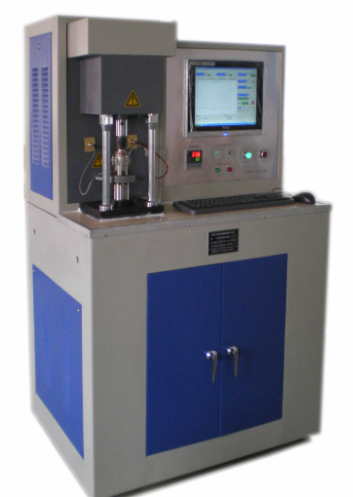

- 测试设备：四球摩擦试验机

- 测试液：分别配制5%工作液（以自来水配制，硬度150ppm）

自变量：

- A组（空白对照）：自来水

- B组（竞品组）：市售某低泡润滑剂

- C组（DX529组）：DX529

固定变量：

- 测试液温度：25±2℃

- 主轴转速：1450±50 r/min

- 测试时长：10秒（极压测试）/ 60分钟（长时磨损测试）

- 负荷加载方式：逐级加载（极压测试）/ 恒定负荷（长时磨损测试）

- 每组测试3次，取平均值

测试指标：

- 最大无卡咬负荷：润滑剂在无卡咬条件下能承受的最大负荷

- 摩擦系数：长时磨损测试中的平均摩擦系数

- 磨斑直径：长时磨损测试后钢球表面磨斑直径

三、数据结果

表1：最大无卡咬负荷测试数据

表2：长时磨损测试数据（恒定负荷392N，测试时长60分钟）

四、数据分析

最大无卡咬负荷对比：从表1数据来看，自来水空白对照组的最大无卡咬负荷为196N，表明纯水几乎没有极压承载能力。竞品组和DX529组的最大无卡咬负荷均为490N，两者在极压性能测试中达到了相同的负荷等级。

摩擦系数对比：从表2数据来看，空白对照组的平均摩擦系数为0.186，显著高于添加润滑剂的两组。竞品组的平均摩擦系数为0.086，DX529组为0.080。数据显示DX529组的平均摩擦系数低于竞品组。

磨斑直径对比：空白对照组的平均磨斑直径为1.25mm。竞品组的平均磨斑直径为0.65mm，DX529组为0.57mm。DX529组的磨斑直径小于竞品组。

五、工程应用建议

本实验数据基于实验室标准条件，实际产线应用时需考虑以下因素：

- 选型参考：在轮毂轴承切削液配方设计中，如需兼顾润滑性能与低泡控制，DX529可作为润滑组分的选项之一。具体效果取决于配方整体协同性，建议结合实际工况验证。

- 浓度调整：本实验固定工作液浓度为5%。实际应用中可根据加工负荷在3%-8%范围内调整，建议通过梯度测试确认适用浓度区间。

- 建议先小批量验证：确认在实际加工条件下的润滑效果和泡沫行为，再批量应用。

本实验数据基于特定测试条件，实际产线应用需结合工况验证。如需讨论具体测试方法或数据分析，欢迎在评论区留言。
