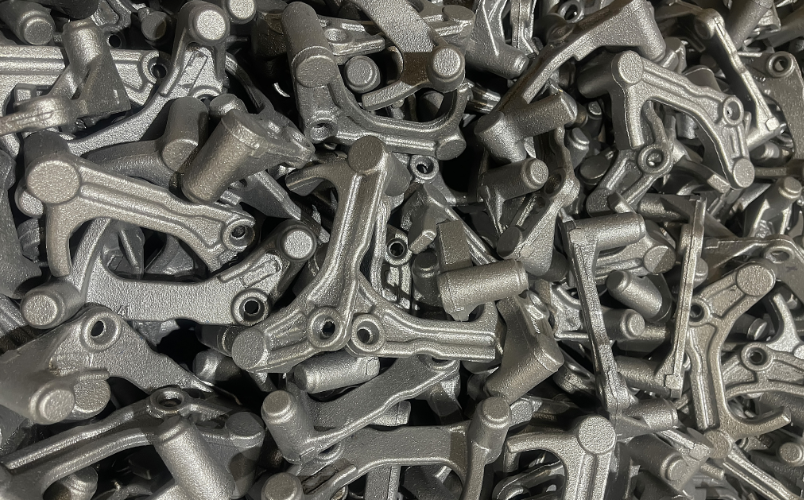

汽车铸铁零部件在加工完成后，通常需要经过一段时间的工序间存放或运输，再进入装配环节。铸铁的腐蚀敏感性高于碳钢 —— 石墨相与铁基体之间的电位差会在潮湿环境中形成微电池，腐蚀往往从石墨周围开始。如果防锈措施不到位，工件在数周内就可能出现锈斑，影响装配精度和外观质量。

对于防锈周期要求 2-3 个月的场景，单一的防锈水方案往往难以稳定覆盖。德旭新材料在客户应用跟踪中记录了一个汽车铸铁零部件的防锈案例，采用 DX320 复配三元酸和二乙醇胺的防锈水方案，实现了 2-3 个月的防锈周期。

防锈水配方

该方案的工作液配方如下：

• 防锈剂 DX320：1.5%
• 三元酸：0.15%
• 二乙醇胺：0.5%
• 水：余量（客户使用地下水，硬度约 800ppm）

配制时，将 DX320、三元酸、二乙醇胺依次加入水中，搅拌至完全溶解，配制成防锈水工作液。

工艺步骤

该客户采用的工艺流程为：

除油清洗 → 水洗 → 过防锈水 → 自然晾干 → 喷防锈油 → 密封包装 → 室内放置

关键步骤说明：

• 除油清洗：去除工件表面的加工油污和杂质，确保防锈水能直接接触铸铁表面。
• 水洗：洗去残留清洗液，避免清洗剂组分干扰防锈剂的吸附。
• 过防锈水：工件在防锈水中浸泡 2-3 分钟，确保所有表面被防锈水覆盖。对于结构复杂的工件，可适当延长浸泡时间或增加摆动。
• 自然晾干：取出后自然晾干，使防锈剂在铸铁表面完成吸附成膜。
• 喷防锈油：在防锈水膜的基础上，喷涂防锈油，形成第二层防护。
• 密封包装：用塑料薄膜或防锈纸密封包装，减少环境湿度对工件的侵蚀。
• 室内放置：存放在干燥通风的室内环境。

各组分的作用

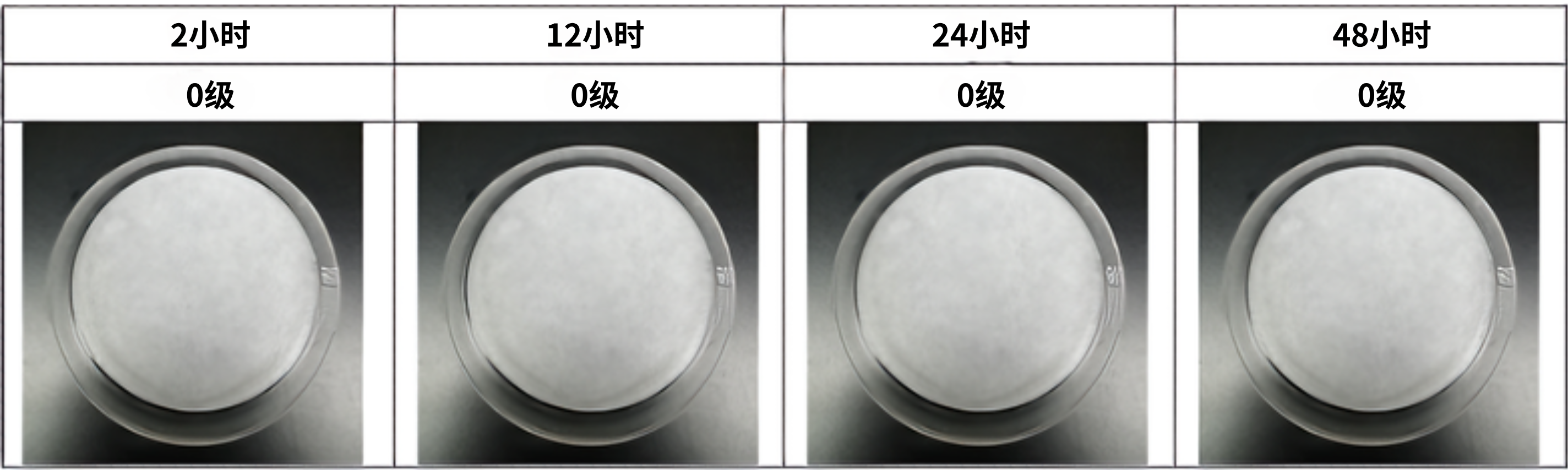

DX320：属于多元羧酸胺盐型水溶性防锈剂，不含硼、磷、硫、氯等元素。其分子中的极性基团对铸铁表面具有化学吸附能力，可在金属表面形成一层保护膜。DX320 在 2000ppm 硬水中保持澄清透明，适用于地下水配制条件。在铸铁屑防锈测试（IP287 标准）中，DX320 在 0.20% 工作液浓度下，2 小时防锈测试达到 0 级（无锈点）。

三元酸：在配方中参与 pH 缓冲和辅助防锈。三元酸与二乙醇胺反应生成羧酸胺盐，可增强体系的防锈能力，同时维持工作液的 pH 稳定性。

二乙醇胺：作为 pH 调节剂和缓蚀助剂，维持防锈水在碱性范围（通常 pH 8.5-9.5），为 DX320 的化学吸附提供适宜的化学环境。二乙醇胺的加入还能中和工件表面可能残留的微量酸性物质。

三个组分在配方中形成协同：DX320 提供主防锈，三元酸和二乙醇胺维持 pH 稳定并辅助防锈。这种组合使防锈水在 2-3 个月的存放周期内保持有效的防锈性能。

为什么能实现 2-3 个月防锈

防锈周期的实现取决于防锈膜在铸铁表面的完整性和持久性。DX320 在铸铁表面形成的化学吸附膜将腐蚀介质与金属基体隔离，延缓腐蚀反应的启动。三元酸和二乙醇胺维持的碱性环境有利于吸附膜的稳定。后续的防锈油和密封包装进一步降低了环境湿度对防锈膜的负荷，形成了 “防锈水膜 + 防锈油膜 + 密封包装” 的三重防护。

客户使用的地下水硬度约 800ppm，DX320 在该硬度条件下保持稳定，未出现析出或沉淀，防锈效果未受水质影响。

工艺控制要点

水质：DX320 在 2000ppm 硬水中稳定，常规地下水或自来水可直接配制。硬度超过 2000ppm 时，建议先进行小批量验证或适当提高 DX320 添加量。

浓度维护：防锈水在使用过程中，有效组分随工件带出而消耗。建议定期检测浓度，根据消耗情况补加 DX320 原液，维持工作液浓度在 1.5% 左右。

浸泡时间：2-3 分钟可确保防锈水充分接触铸铁表面。结构复杂的工件可适当延长或增加摆动。

后道工序：防锈水膜和防锈油膜在进入装配前可根据要求去除。DX320 的防锈膜用水即可冲洗掉，不影响后续装配或焊接。

应用总结

汽车铸铁零部件的 2-3 个月防锈，采用 1.5% DX320 + 0.15% 三元酸 + 0.5% 二乙醇胺的防锈水配方，配合除油清洗、水洗、过防锈水、自然晾干、喷防锈油、密封包装的工艺流程，在客户实际应用中实现了 2-3 个月的防锈周期。

你们在汽车铸铁零部件的防锈中，使用过哪些防锈水和工艺方案？欢迎在评论区交流具体配方和防锈周期。
