钛合金手表壳在抛光后，表面残留一层液体抛光蜡。这种抛光蜡含有二氧化硅、碳化硅等磨料微粒，与油脂混合后形成致密的复合附着层。常规清洗方案往往需要较长时间浸泡或多次刷洗，而超声波清洗配合适当的除油除蜡配方，可以在 3 分钟内完成清洗。

液体抛光蜡的清洗难点

液体抛光蜡与固体抛光蜡不同，它的蜡质含量较低，但磨料微粒的分散性更好，在抛光过程中更容易渗入手表壳的缝隙和边角。钛合金材质对酸碱的耐受性较好，但表面光洁度要求高，清洗后不能留下水印或磨料残留。如果清洗不彻底，残留的抛光蜡在后续电镀或喷涂工序中会导致涂层附着力下降。

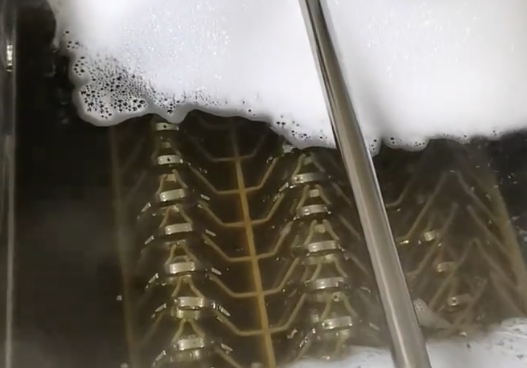

超声波清洗利用空化效应，将清洗液中的微小气泡在声场作用下不断形成和破裂，产生的冲击力可以将附着在工件表面的污染物剥离。但超声波的物理作用需要与清洗液的化学作用配合 —— 清洗液需要能够润湿、渗透、乳化抛光蜡，才能让空化效应有效发挥。

DX-S202 在配方中的角色

德旭新材料的异构醇羧酸盐 DX-S202 是一种新型烷基羧酸异构支链醇胺皂类有机化合物。在钛合金手表壳的超声波清洗配方中，DX-S202 主要承担除油除蜡功能。其分子结构中的异构醇羧酸盐基团对油脂和蜡质具有乳化能力，可以降低清洗液的表面张力，使清洗液渗入抛光蜡与钛合金表面的界面，将蜡质和磨料微粒从表面剥离并分散到清洗液中。

DX-S202 的水溶性好，与配方中的其他组分（如表面活性剂、助洗剂、缓蚀剂）配伍性良好，不易引起分层或沉淀。在超声波条件下，DX-S202 的乳化作用与空化效应协同，可以缩短清洗时间。

参考配方与工艺参数

根据客户应用案例，钛合金手表壳液体抛光蜡的超声波清洗配方如下（原液配方，使用前稀释 20 倍）：

• 脱脂表面活性剂 DX107：10%
• 异构醇羧酸盐 DX-S202：2%
• 二乙二醇单丁醚：2%
• 偏硅酸钠：2%
• 三乙醇胺：5%
• 葡萄糖酸钠：3%
• 氢氧化钠：5%
• EDTA-4Na：0.5%
• 水：余量

工艺条件：

• 清洗温度：80℃
• 清洗方式：超声波
• 清洗时间：3 分钟
• 工作液浓度：原液稀释 20 倍使用

配方中各组分的作用

• DX107：脱脂表面活性剂，提供主乳化清洗能力，对油脂和蜡质具有乳化剥离作用。
• DX-S202：辅助除油除蜡，增强对抛光蜡中蜡质和磨料微粒的分散能力，与 DX107 协同提高清洗效率。
• 二乙二醇单丁醚：助溶剂，帮助清洗液渗透蜡质层，提高对顽固残留的清洗效果。
• 偏硅酸钠：碱性助剂，提供皂化反应条件，同时具有一定的缓蚀作用，保护钛合金表面。
• 三乙醇胺：pH 调节剂和缓蚀剂，维持清洗液碱性，辅助除油。
• 葡萄糖酸钠：螯合剂，螯合水中的钙镁离子，防止硬水对清洗效果的影响。
• 氢氧化钠：强碱，提供皂化反应所需的碱度，促进油脂分解。
• EDTA-4Na：螯合剂，辅助软化水质，提高清洗液稳定性。

应用效果

在客户应用中，采用上述配方稀释 20 倍，在 80℃超声波条件下清洗 3 分钟，钛合金手表壳表面的液体抛光蜡被有效去除。清洗后工件表面无蜡质残留、无磨料微粒附着，水膜连续完整。该方案已在实际产线中使用，满足后续工序对表面洁净度的要求。

工艺控制要点

• 清洗温度控制在 80℃左右，温度过低会影响蜡质软化，温度过高可能加速清洗液挥发。
• 超声波功率根据清洗槽大小和工件数量调整，确保空化效应均匀覆盖。
• 工作液稀释 20 倍使用，实际使用中根据抛光蜡残留程度可适当调整浓度。
• 清洗液使用一段时间后，蜡质和磨料累积会影响清洗效果，建议定期更换或补加原液。
• 清洗后工件需用纯水漂洗，去除残留清洗液，再烘干。

应用建议

钛合金手表壳的液体抛光蜡清洗，关键在于清洗液对蜡质的乳化和对磨料微粒的分散。德旭新材料的异构醇羧酸盐 DX-S202 在配方中与 DX107 等组分配合，可在超声波条件下实现 3 分钟快速除油除蜡。具体配方比例需根据抛光蜡类型和工件结构做小批量验证。

你们在钛合金或其他金属手表壳的抛光蜡清洗中，使用过哪些除油除蜡方案？欢迎在评论区交流具体配方和工艺条件。
