高湿环境下不同浓度DX309防锈时长实测

一、实验背景与目的

轴承钢零部件在加工完成后、进入清洗线之前，通常需要经过一个暂存阶段。在南方地区的梅雨季节或通风条件一般的车间中，环境湿度经常超过75%，这一阶段的防锈难度明显增加。工序间的返锈现象往往集中出现在这一“空窗期”，直接影响后道加工或装配的进度。

本实验旨在测试防锈剂DX309在不同工作浓度条件下，对轴承钢在高湿环境中的防锈时长，为现场工艺参数设定提供参考数据。实验不预设结论，仅记录测试结果。

二、实验设计与控制变量

测试方法：参照GB/T 6144-2010《合成切削液》中防锈性测试方法，并结合高湿环境模拟条件

测试材料与设备：

- 试片材质：GCR15轴承钢（尺寸50×25×2mm，表面打磨至Ra≤0.4μm）

- 防锈液配制：使用自来水（硬度150ppm，以CaCO₃计）配制不同浓度的DX309工作液

- 环境模拟：恒温恒湿箱（温度30±1℃，相对湿度85±5%）

- 观察设备：体视显微镜

自变量：

- A组（空白对照）：自来水浸泡后取出，不经防锈处理

- B组：0.35% DX309工作液

- C组：0.5% DX309工作液

- D组：1.0% DX309工作液

固定变量：

- 浸泡方式：试片完全浸入防锈液中，浸泡时间2分钟

- 烘干条件：120℃烘箱，15分钟

- 测试环境：恒温恒湿箱，温度30±1℃、相对湿度85±5%

- 判定标准：试片表面出现肉眼可见锈点即判定为失效，记录失效时间

测试指标：

- 防锈时长（出现首个锈点的时间，单位：小时）

- 每组3片试片，取平均值

三、数据结果

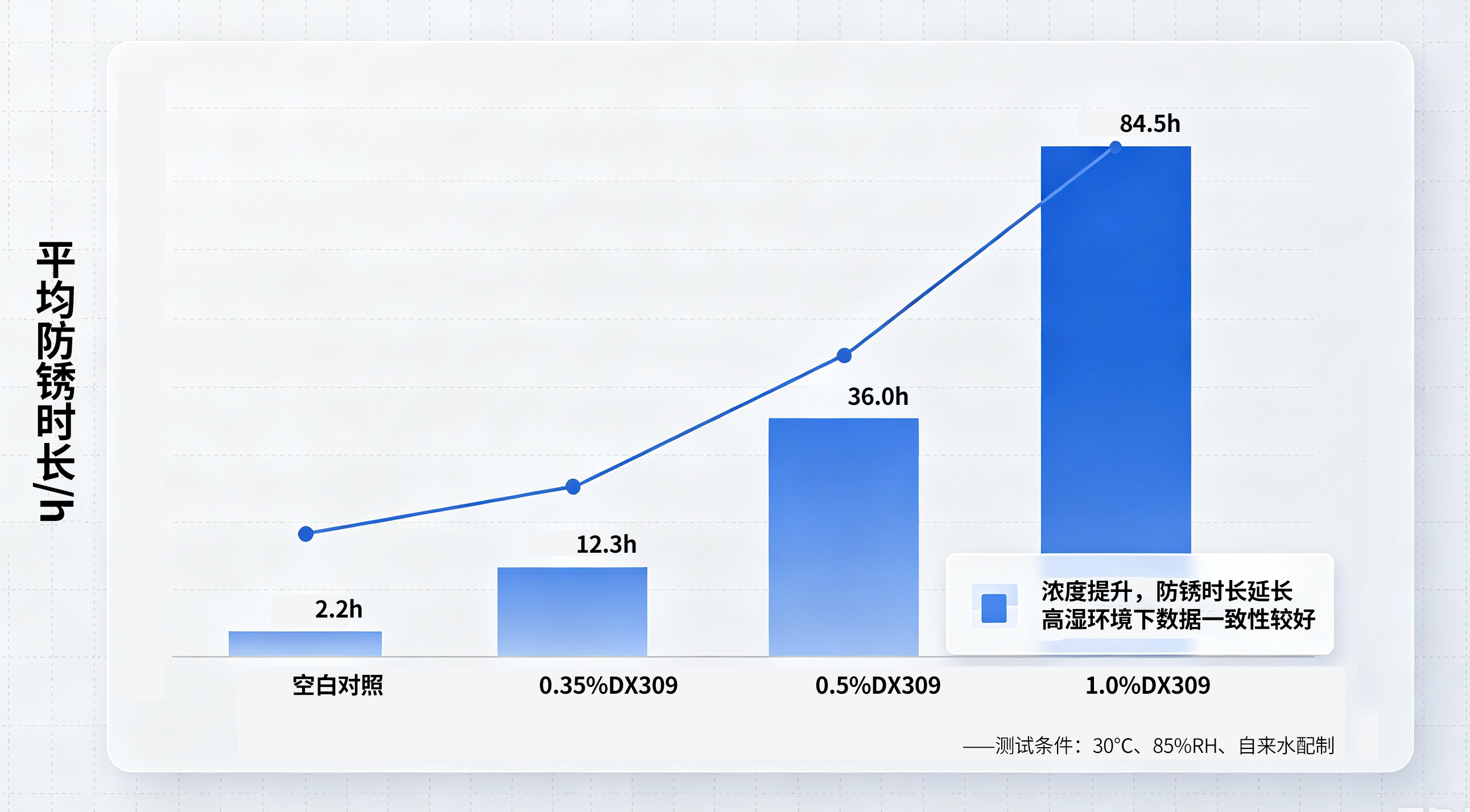

表1：不同浓度DX309在高湿环境下的防锈时长

表2：不同浓度防锈效果的对比

四、数据分析

从表1数据来看，空白对照组（A组）的平均防锈时长为2.2小时，在高湿环境下未经防锈处理的轴承钢试片在数小时内即出现锈点。

添加DX309后，各浓度组别的防锈时长均高于空白对照组。数据显示，防锈时长随DX309工作液浓度的提高而延长。B组（0.35%）的平均防锈时长为12.3小时，C组（0.5%）为36.0小时，D组（1.0%）为84.5小时。

从数据分布来看，各组内三片平行样的防锈时长差异较小，B组极差为0.5小时，C组为1.0小时，D组为1.0小时，数据一致性较好。

五、工程应用建议

本实验数据基于实验室标准条件，实际产线应用时需考虑以下因素：

- 浓度选择：根据实际防锈周期要求选择合适的DX309工作液浓度。防锈周期要求在12小时以内的产线，可选择0.35%-0.5%浓度；要求36小时以上的，建议使用0.5%-1.0%浓度。实际工况中工件形状、加工液残留等因素可能影响防锈效果。

- 水质影响：本实验使用硬度150ppm自来水配制。不同地区的水质硬度差异可能影响防锈效果，建议现场配液时先做小批量确认。

- 环境差异：本实验在30℃、85%相对湿度条件下进行。实际车间温湿度不同时，防锈时长可能与实验数据存在差异。

- 建议先小批量验证，确认在实际工况条件下的防锈效果，再批量应用。

本实验数据基于特定测试条件，实际产线应用需结合工况验证。如需讨论具体测试方法或数据分析，欢迎在评论区留言。
