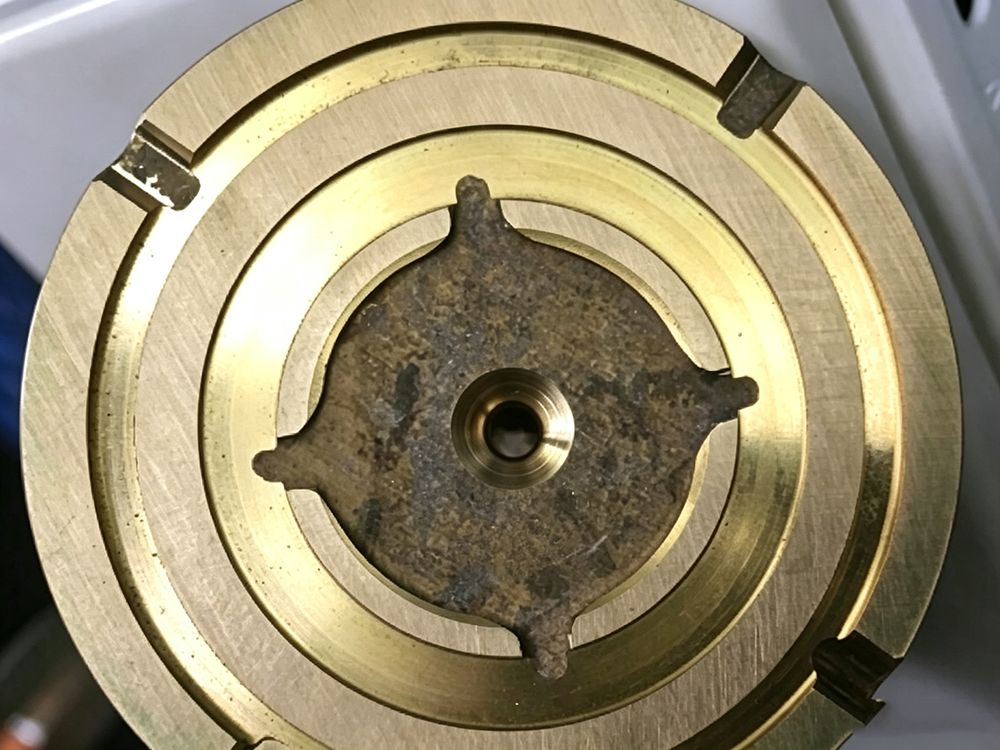

现场：清洗后的柱塞滑靴，表面有一层“擦不掉”的灰色痕迹

柱塞滑靴精密加工完成后，进入超声波清洗线。操作工按标准流程操作：超声波清洗（55℃、6分钟）→ 热水漂洗 → 冷水漂洗 → 烘干。

取出工件，目视表面洁净，但用干净的白布用力擦拭，布上留下了灰色痕迹——这是残留在表面的微细粉末。工艺员调整了清洗时间和温度，残留物减少了，但没有消失。换了新清洗液再试，还是有。

柱塞滑靴的材料是铜合金，加工过程中会残留微量金属粉末、磨削屑和加工液。这些残留物不一定是“油污”，而是金属粉末与加工液残留物混合形成的附着层，在清洗后以灰分形式残留在表面，影响后续装配或性能测试。

工序拆解：残留物的三个来源

来源一：精密磨削产生的微细金属粉末

柱塞滑靴球面磨削过程中，砂轮会去除大量金属材料，产生极细的铜合金粉末。这些粉末粒径通常在1-10μm之间，比重大、易沉降。如果磨削液供液系统没有配备有效的过滤装置，部分微细粉末会悬浮在加工液中，加工完成后附着在工件表面。

常规清洗对油污的乳化去除效果较好，但对金属粉末这类固体颗粒的分散和悬浮能力有限。粉末在清洗液中脱离表面后，如果不能被稳定分散，会重新沉积在工件表面——尤其是球面、油孔等结构复杂的部位。

来源二：加工液残留物的“黏合效应”

磨削液或切削液中的某些组分蒸发后，会形成一层极薄的残留膜。这层膜本身肉眼看不见，但会像胶水一样把微细金属粉末“粘”在工件表面。清洗工序如果只去除了油污而没有去除这层残留膜，粉末仍会附着在表面。

来源三：清洗液对固体颗粒的分散能力不足

清洗液中如果有针对油污设计的表面活性剂，对固体颗粒的分散能力可能较弱。当金属粉末从表面被剥离后，如果不能被清洗液稳定悬浮，就会在漂洗或烘干阶段重新沉积在工件表面。这种现象在工件结构复杂、存在盲孔或油孔的情况下更为常见。

隐性成本：残留物在后道工序的影响

柱塞滑靴的清洗残留物在清洗工序不会被发现，到了装配环节才会暴露问题。在柱塞泵/马达的装配过程中，这些残留的微细金属粉末可能进入柱塞与缸孔之间的配合间隙，影响运动副的配合精度和运行可靠性。

技术方向：从“除油”到“除油+除灰”的协同设计

柱塞滑靴的清洗方案需要同时解决油污和固体颗粒两类污染物，不能只盯着油污去除。关键方向包括：

- 清洗液对固体颗粒的分散能力：选择对金属粉末有良好分散作用的表面活性剂组分，使粉末在剥离后被稳定悬浮在溶液中，避免重新沉积。

- 漂洗工序的强化：增加溢流漂洗或喷淋漂洗，将已分散的粉末彻底置换出工件表面。

- 过滤系统的配合：清洗液循环系统应配备适当精度的过滤装置，及时去除悬浮的固体颗粒，避免清洗液本身成为污染源。

在柱塞滑靴清洗体系中，清洗剂配方的选择需要同时考虑对加工液残留物和微细金属粉末两类污染物的处理能力，不同类型表活的合理组合是实现这一目标的基础。

如果你在柱塞滑靴或其他精密铜合金工件的清洗中遇到过类似问题，欢迎在评论区描述具体现象——残留物是油性的还是粉末状的？工件结构是否复杂？我们可以一起分析排查方向。
