防锈油在金属工件表面形成的油膜附着力强，常规浸泡清洗往往需要较长时间，且容易留下油膜残留。超声波清洗利用空化效应产生的冲击力，可以将防锈油从工件表面剥离，但清洗液中的表面活性剂需要在强碱条件下保持稳定，同时不能因泡沫过多影响超声波传导和清洗均匀性。

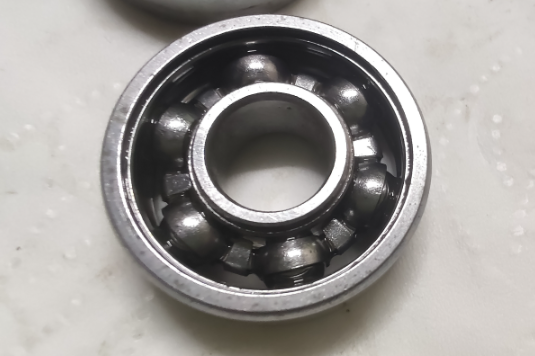

有客户在轴承钢工件的防锈油清洗中，采用超声波清洗工艺，清洗液以 6% 氢氧化钾提供碱度，复配无泡表面活性剂 DX-NF109，清洗后工件表面防锈油去除效果达到工艺要求。
防锈油与普通切削液、冲压油不同，它的配方设计目标是长期附着在金属表面形成保护膜，因此油膜致密、黏度适中、与金属表面的结合力较强。部分防锈油还含有蜡质、树脂或金属皂类组分，在金属表面形成一层半固态或固态的附着层。常规清洗液中的表面活性剂对这类油膜的乳化能力有限，清洗后容易出现油膜残留或水膜不连续。
超声波清洗可以在一定程度上弥补化学清洗的不足，但前提是清洗液能够润湿油膜表面，并渗入油膜与金属的界面。如果清洗液的表面张力偏高，或表面活性剂在强碱条件下析出，超声波的物理作用就无法充分发挥。
超声波清洗防锈油时，清洗液通常需要较高的碱度来皂化油脂、促进油膜剥离。6% 氢氧化钾是常见的强碱清洗条件。在这个碱度下，常规表面活性剂可能遇到两个问题：一是在高碱环境中水解或析出，失去表面活性；二是泡沫倾向较高，在超声波空化作用下产生大量泡沫，泡沫层阻碍超声波传导，影响清洗均匀性。
无泡表面活性剂 DX-NF109 是一种以天然产物为基础的新型烷基羧酸皂类化合物，不含氮和磷。其耐碱能力可达到 20% 氢氧化钠和 30% 氢氧化钾，在 6% 氢氧化钾体系中保持稳定。DX-NF109 的无泡特性使其在超声波清洗过程中不产生泡沫累积，超声波能量可以有效地传递到工件表面，清洗液也能均匀覆盖工件。
在客户实际使用中，DX-NF109 与 6% 氢氧化钾复配，在超声波条件下清洗轴承钢工件表面的防锈油。清洗后工件表面油膜去除效果达标。客户反馈，DX-NF109 在强碱体系中的耐碱性和清洗力表现稳定，泡沫控制良好，超声波清洗过程未出现泡沫溢出或清洗不均匀的问题。
该客户还将 DX-NF109 添加量 3% 用于全合成磨削液，清洗轴承钢，配合其他表活和 6% 氢氧化钾复配，超声波清洗防锈油，清洗效果同样达标。
在超声波清洗防锈油的配方中，DX-NF109 的建议添加量根据油膜厚度和清洗要求调整，通常可在 3%-10% 范围内进行梯度测试。6% 氢氧化钾提供碱度，促进防锈油中油脂组分的皂化。配方中可复配其他耐碱表活，利用不同表活在渗透、乳化、分散上的协同效应，提高清洗效率。
工艺参数方面，超声波频率建议 40kHz，清洗温度根据防锈油类型确定，通常在 50-70℃之间。清洗时间 5-15 分钟，视油膜厚度和工件结构而定。清洗后建议用纯水漂洗，去除残留清洗液，再烘干。
超声波清洗防锈油的清洗剂选型，核心是确认表面活性剂在目标碱度下的稳定性和泡沫行为。建议在配方开发阶段进行两项验证：一是将表活加入目标碱度的清洗液中，观察是否有析出或浑浊；二是在超声波条件下测试泡沫高度和清洗效果。德旭新材料的无泡表面活性剂 DX-NF109 在强碱超声波清洗防锈油场景中已有客户应用案例，可作为选型参考。
你们在超声波清洗防锈油的工艺中，使用过哪些表面活性剂和碱度体系？欢迎在评论区交流具体配方和清洗效果。
