长假是防锈失效的高发期

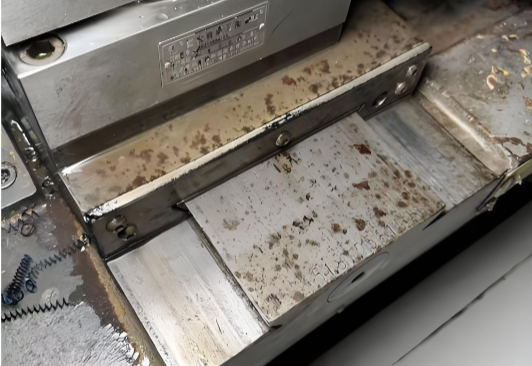

工厂长假停机期间，产线防锈水处于无人值守、无循环、无补液的静置状态，是工件批量返锈的高频风险时段。停机过程中，防锈水槽水分持续蒸发、有效防锈组分浓度漂移、体系平衡被打破，原本稳定的工件防锈膜会逐渐弱化、失效。如果在停机前未做好状态校准与参数调整，开机后极易出现大批量工件点蚀、浮锈、泛黄问题，直接造成返工损耗与产能延误。

一、停机前：五项关键检查与调整（长效防锈铺垫）

1. 校准防锈水有效浓度，预留损耗余量

停机静置会伴随水分蒸发、工件微量带出，导致防锈剂有效浓度被动波动。长假停机前，必须精准检测工作液实际浓度，不可仅凭日常工艺参数预判。

采用DX320防锈剂的工况，常规工作浓度为0.8%-1.5%，长假静置建议上调至工艺上限1.2%-1.5%，提前补偿停机期间的浓度损耗，保证全程防锈能力达标，避免后期浓度不足引发锈蚀。

2. 彻底撇除液面杂油与悬浮杂质

日常生产带入的切削油、润滑油、粉尘悬浮物会漂浮在防锈水表面。产线停机静置后，杂油会缓慢沉降、吸附在工件表面，直接阻隔防锈剂分子的化学吸附，破坏防锈膜完整性。同时杂油会改变槽液表面张力，导致工件出水后防锈膜厚薄不均，局部出现防护盲区。停机前务必彻底撇除液面浮油、清理悬浮物，保持槽液洁净。

3. 锁定pH工艺窗口，杜绝弱酸腐蚀

pH是防锈水体系稳定性的核心指标，直接决定防锈剂吸附效率。标准有效pH窗口为8.5-10.0，当pH低于8.0时，防锈剂成膜能力大幅下降，钢铁、铸铁等黑色金属工件极易发生电化学返锈。

停机前实测槽液pH，若数值偏低、接近临界值，建议排放部分老化槽液，补加新液微调平衡，严重时直接换液后再停机，杜绝长假期间慢性锈蚀风险。

4. 排查复杂工件死角，全覆盖浸泡防护

带盲孔、螺纹、缝隙、腔体的复杂结构工件，是长假锈蚀的重灾区。常规浸泡容易出现空气滞留、药液无法浸润的盲区，静置期间死角位置会快速生锈。

停机前整理待封存工件，对结构复杂工件，采用压缩空气吹扫排气后重新浸泡，适当延长浸泡时间，确保防锈水完全浸润所有缝隙、死角，无空气残留、无防护盲区。

5. 补足槽液液位，避免局部裸露氧化

长假静置期间水分持续蒸发，槽液液位会缓慢下降。若初始液位偏低，工件下半部分浸泡在药液中、上半部分裸露在空气中，干湿交替区域会形成强烈的电化学腐蚀，出现环形锈迹。停机前将液位补至标准高位，避免工件局部裸露失护。

二、停机封存注意事项：减少体系波动

1. 工件控液晾干，杜绝厚残留返潮

工件浸泡完成取出后，避免表面携带大量积液。多余防锈水残留会在工件表面形成厚液膜，风干过程中盐分富集、吸湿返潮，不仅影响后续工序，还会造成局部防护失衡，诱发点状锈蚀。优先自然沥干，保证表面薄而均匀的防护膜。

2. 规范烘干参数，防止防锈膜开裂失效

需烘干封存的工件，严格控制温度区间。高温暴晒会导致防锈吸附膜干裂、起皮、脱落，彻底丧失防护能力。建议标准工艺：烘干温度100-120℃，时长10-15分钟，确保工件完全干燥、膜层完整致密。

3. 优化存放环境，隔绝湿气侵蚀

长假封存工件需放置在干燥、通风、离地离墙的区域，避免地面潮气、墙体返潮持续浸润工件。高湿环境下，可覆盖防尘布、保护膜，减少空气水汽、粉尘附着，降低防锈膜长期负荷。

4. 槽体加盖封存，稳定槽液状态

停机后对防锈水槽加盖密封，可大幅减少水分蒸发、粉尘杂质落入，有效抑制槽液浓度漂移、体系污染，最大程度保留停机前的槽液状态，降低开机后调液、换液成本。

三、开机后：状态核查与快速恢复工艺

1. 全面核查防锈水状态

长假复工开机，严禁直接投产，需逐项核查槽液指标，确认体系稳定后方可使用：检查液位，判断蒸发量是否超标；复测有效浓度，偏低则补加DX320原液至标准区间；检测pH值，偏低需排旧补新；观察槽液外观，浑浊、沉淀、发臭需直接换液。

2. 抽检封存工件外观

随机抽检停机前封存的工件，检查是否存在浮锈、点蚀、变色、水渍等异常，评估本次长假防锈方案的有效性，为后续节假日防锈管理积累数据、优化工艺。

3. 规范补液循环流程

浓度不足时，按需补加DX320原液至工艺标准，补加后开启槽液循环或搅拌，确保药液混合均匀、浓度一致，避免局部浓度不均导致的防护差异，稳定后再投入批量生产。

四、长假防锈水状态检查清单

总结

长假工件返锈，大多不是药剂失效，而是停机前未预留损耗余量、停机中体系失衡、开机后未核查状态导致的管理漏洞。DX320防锈水适配自来水配制，抗2000ppm硬水、体系稳定，通过长假前上调浓度上限、清洁槽体、规范封存，节后逐项核查恢复，可彻底规避长假批量锈蚀风险，大幅降低返工成本与生产隐患。

你们在长假期间遇到过防锈水管理不到位导致的批量返锈问题吗？欢迎在评论区交流具体现象和应对经验。
