现场：抛光亮面的表壳，洗完就“雾”了

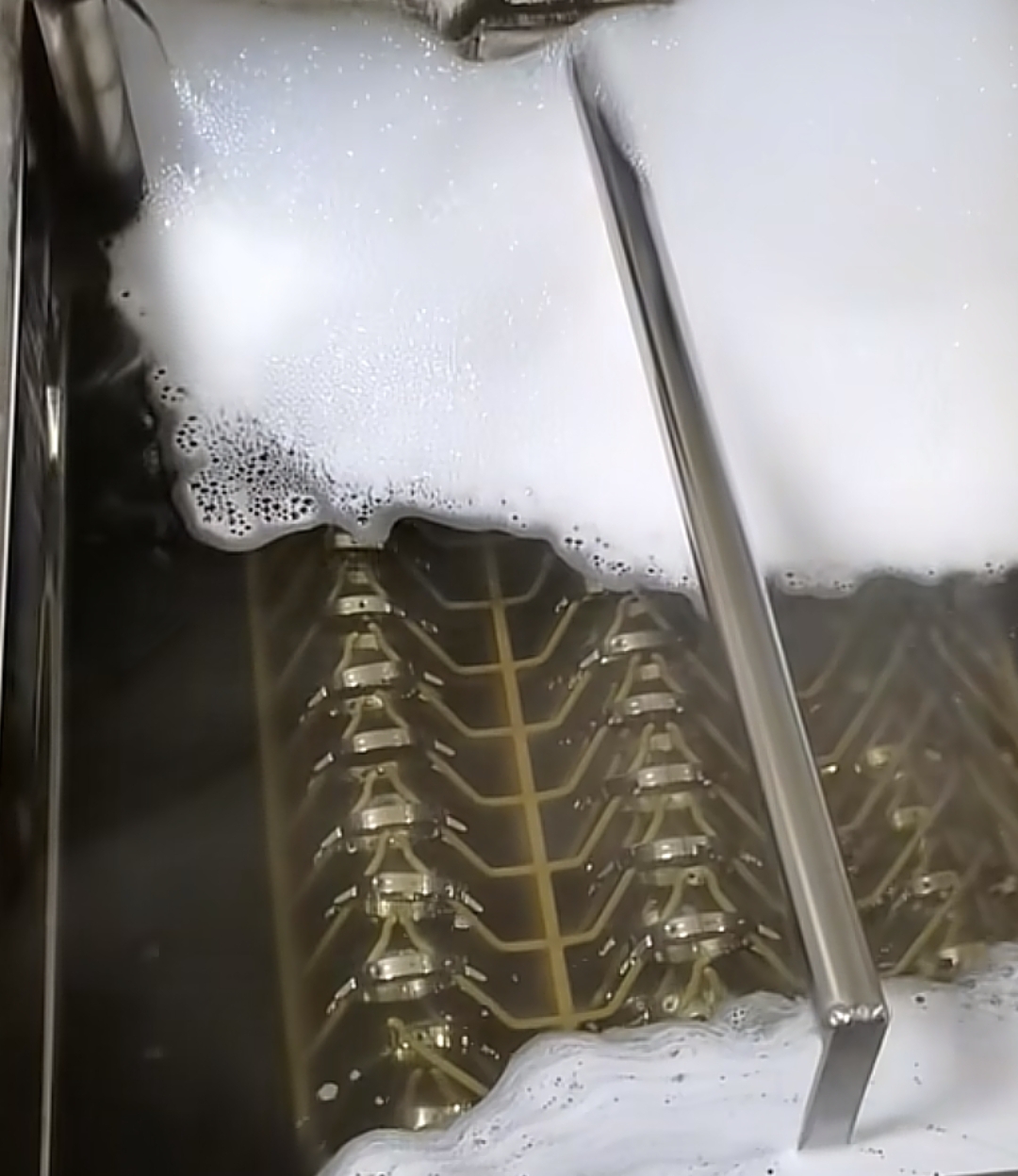

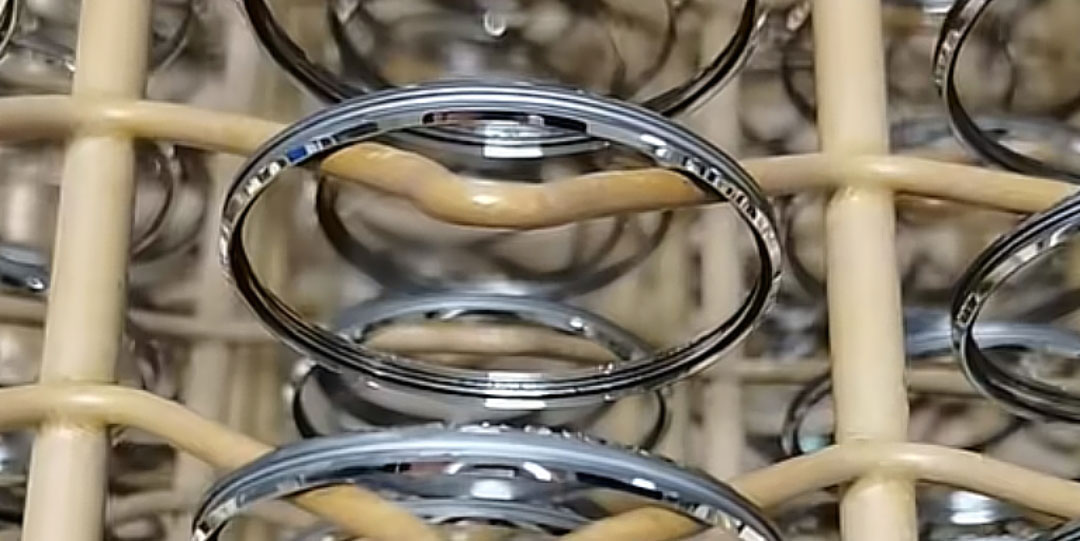

表壳抛光后进入除蜡清洗线，操作工按常规流程操作：超声波除蜡槽（80℃、8分钟）→ 热水洗 → 冷水洗 → 烘干。取出工件一看，高光面蒙了一层白雾，镜面光泽明显变暗。

质检员用清洁布蘸酒精擦了擦，白雾消失了，光泽恢复。但下一批工件出来，还是白雾一片。

操作工最初以为是除蜡水浓度问题，调整了添加量，没有改善；延长了清洗时间，白雾减轻但仍有残留。

这不是表面被腐蚀了——酒精能擦掉，说明它是附着物，不是化学反应层。

工序拆解：发白是蜡残留的表现

不锈钢表壳除蜡后表面发白，本质上是抛光蜡中的蜡质组分未被有效清除，以极薄的不连续膜形式残留在表面。这层残留膜在可见光下产生漫反射，宏观表现为白雾状外观。

除蜡不净的三个原因

原因一：除蜡水对蜡质的乳化分散能力不足

抛光蜡由蜡质、脂肪酸、固体颗粒（如氧化铬、氧化铝）、表面活性剂等组成。除蜡水需要通过乳化作用将蜡质从表面剥离，并依靠分散作用将剥离后的蜡质稳定悬浮在槽液中，避免重新附着。如果除蜡水对蜡质的乳化能力不足，或分散能力不够，部分蜡质会以微小颗粒形式残留在表面，干燥后形成白雾。

原因二：超声波槽内温度与时间的匹配

超声波除蜡依赖空化作用产生的物理力将蜡膜破坏。温度过低时蜡质软化不足，空化力难以将其剥离；温度过高时部分蜡质可能熔化后重新铺展在表面。工艺窗口的偏差会直接影响除蜡效果。

原因三：槽液老化或污染

除蜡水使用一段时间后，槽液中积累的蜡质浓度上升，乳化体系趋于饱和。此时即使操作参数不变，除蜡能力也会明显下降——已经剥离的蜡质无法被槽液稳定分散，重新附着在工件表面的概率增加。

隐性成本：发白带来的品控压力

对于高光抛光面表壳，发白直接导致外观件不合格。轻微发白的工件需要用酒精或抛光膏手工擦拭，每件增加数秒的人工成本；严重发白的工件需要重新抛光或报废。

更隐蔽的损失是效率：发白问题出现后，产线需要停下来排查原因、调整参数、做验证，消耗工艺人员的时间和精力。如果问题流出到客户端，影响的是品牌对交付质量的信任。

技术方向：从“除蜡”到“有效除蜡”

解决不锈钢表壳除蜡后发白，关键在于保证除蜡效果达到后道工序的表面状态要求——不是表面看不到蜡了，而是表面没有影响光泽度的蜡质残留了。以下方向可供参考：

- 除蜡剂的选型与维护：选用对抛光蜡中蜡质组分乳化分散能力较强的除蜡剂。同时设定合理的槽液更换周期，避免因蜡质累积导致清洗力下降。在实际应用中，除蜡剂DX108作为水基除蜡主剂，在不锈钢表壳的超声波除蜡体系中可作为清洗主剂使用，具体效果需结合实际工况验证。

- 超声波工艺参数的优化：根据工件形状和蜡膜厚度，调整超声波频率和功率。对于高光面表壳，过高功率可能带来微观损伤，需要在清洗力与表面保护之间找到平衡。清洗温度通常建议在70-85℃之间，具体温度需结合蜡质软化点确定。

- 漂洗工序的强化：除蜡后增加充足的热水漂洗，必要时增加溢流或喷淋漂洗，将已剥离的蜡质从工件表面置换出去，降低残留概率。

- 快速检验方法：用干净的白布或棉签蘸酒精擦拭烘干后的工件表面，检查擦拭物上是否有蜡质残留痕迹。如果擦拭后白雾消失且擦拭物上有痕迹，说明发白是蜡残留造成的。

如果你在不锈钢表壳或精密五金件除蜡清洗中遇到过类似问题，欢迎在评论区描述具体工况——抛光蜡类型、除蜡工艺参数，我们可以一起分析排查方向。
