一个问题的两种表现

气雾剂产品售后投诉里，喷头堵塞、罐体锈蚀是两类高频问题。现场往往将喷头堵塞归罪于内容物配方，罐体锈蚀简单判定为罐体来料质量缺陷。但部分实际案例中，两类故障拥有同一个根源：罐体内壁防锈防护失效。

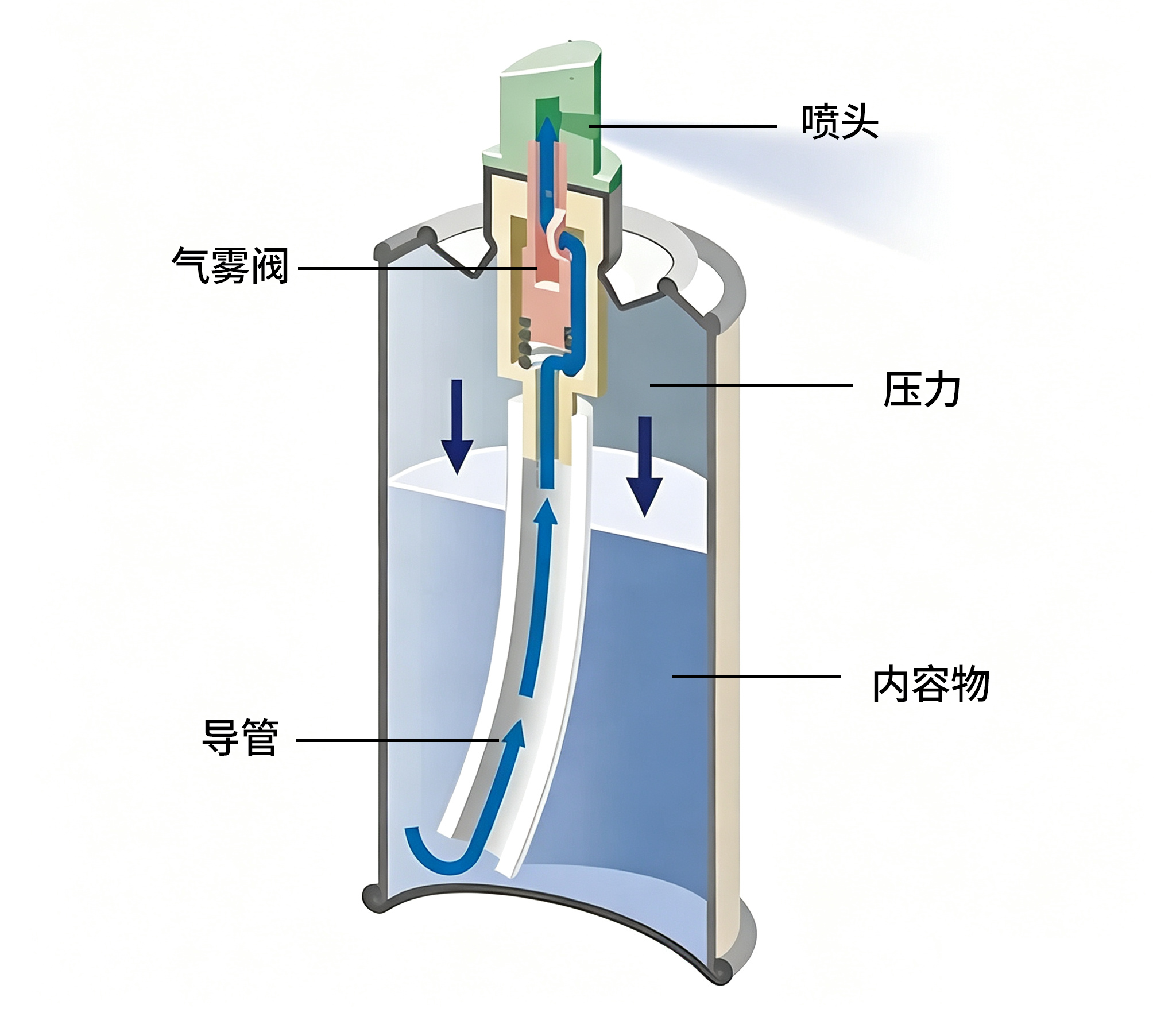

罐体发生腐蚀后生成铁锈微粒，微粒跟随内容物迁移进入阀门组件，不断在阀杆、喷嘴细小流道内堆积，造成喷雾变小、雾化形态异常，直至喷头彻底堵塞。

现场排查可通过堵塞物成分快速区分根源：若堵塞物检测检出铁元素，堵塞诱因来自罐体腐蚀；若仅检测到配方组分析出物，则属于内容物本身的配方问题。

罐体内壁的腐蚀路径

水基气雾剂的腐蚀，集中发生在罐体铁基体裸露位置。马口铁罐基材为镀锡钢板，焊缝位置镀锡层断裂，铁基体直接暴露。当内容物内水分、电解质接触裸露铁基体，就会触发电化学腐蚀反应。

腐蚀生成铁的氧化物、氢氧化物微米级微粒，微粒粒径小于阀门、喷嘴通道孔径，单颗微粒不会造成堵塞；但长期储存过程中微粒持续生成、不断在流道狭窄位置沉积，逐步缩减通流截面，最终引发喷雾不畅、喷头堵塞。

喷头堵塞并非罐体腐蚀的唯一后果，但它是罐体已经发生腐蚀的重要预警信号。拆解喷头，观察密封圈、阀杆位置是否存在铁锈色沉积物，是现场快速判断内壁腐蚀的简易手段。

防锈剂的作用方式

防锈剂 DX320 为多元羧酸胺盐水溶性防锈剂，依靠在铁基材表面形成化学吸附膜实现内壁防护。DX320 均匀溶解于水基内容物，灌装后随料液接触罐内裸露铁基体，在金属表面生成分子级吸附保护膜，膜层极薄，不会阻碍阀门流道。

DX320 在体系内稳定溶解，不会析出沉淀，本身不会带来喷头堵塞风险。这一点和油溶性防锈剂存在明显区别：油溶性防锈剂容易在料液中形成不溶液滴，液滴积聚就会直接堵塞阀门喷嘴；而该款水溶性防锈剂不会在阀件内部产生固体残留。

配方应用建议

水基气雾剂防锈体系设计需要兼顾两点：对罐内裸露铁基体实现完整防护，同时防锈助剂自身不能引入堵塞隐患。

DX320 配方推荐添加量 0.3%‑0.8%，需要结合内容物 pH、配制用水硬度开展梯度配伍试验。产品具备良好抗硬水性能，水质硬度波动不易引发析出。防锈实际效果依靠 40℃，2‑4 周加速储存测试进行验证，测试同时需要同步检查罐体内壁锈蚀状态以及喷头喷雾通畅性。

遇到喷头堵塞故障时，优先对堵塞物做成分分析。一旦检出铁元素，代表罐体内壁腐蚀已经发生，需要重新校验整套内壁防锈方案。

你们在水基气雾剂开发过程中，是否碰到过罐体腐蚀继发喷头堵塞的工况？欢迎交流现场排查经验。
