变蓝不是“现象”，是“警报”

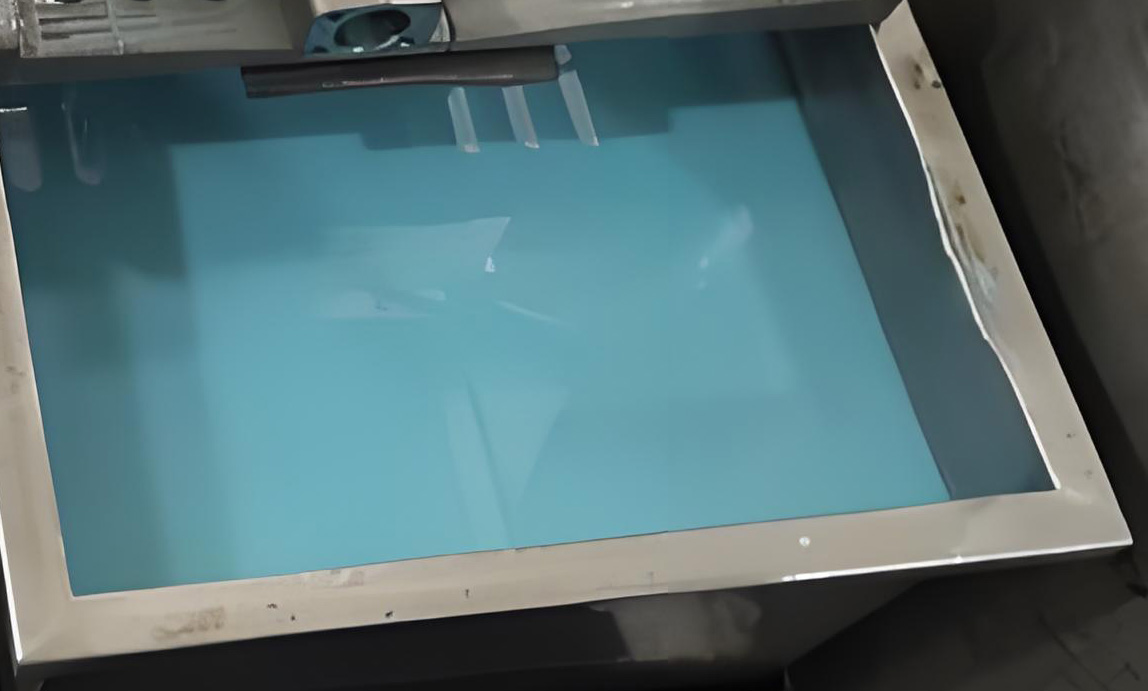

铜合金切削、拉丝加工过程中，加工液由无色、乳白色逐渐变为蓝色或蓝绿色，是现场极易被误判的工况问题。多数操作工简单归因为“铜粉混入液体”，认为只是正常物理杂质，无需干预。但实际上，加工液变蓝不是物理污染，而是铜基材腐蚀的预警信号，代表铜缓蚀体系已经出现缺口。
加工液变色的核心本质是：加工过程中铜基材发生氧化、微腐蚀，持续析出可溶性铜离子（Cu²⁺），并在体系中不断累积。尤其在含胺、弱碱性的加工液体系中，铜离子会与胺类物质结合，生成深蓝色铜氨络合物，肉眼可见的蓝变现象由此产生。
这一现象的底层逻辑，并非加工参数异常，而是铜表面缓蚀保护失效：要么缓蚀剂在铜基材表面的吸附覆盖不完整，存在防护盲区；要么体系内缓蚀剂有效浓度低于临界防护阈值，无法持续阻断铜离子溶出。
铜离子溶出的两条核心化学路径
加工液蓝变的根源是铜离子持续溶出，主要分为化学溶解与电化学腐蚀两条路径，双重加速铜基材损耗与液体变色：
1、化学溶解路径（主因）
铜合金在加工的有氧环境中易被氧化，生成二价铜离子。而常规铜加工液多为弱碱性体系，体系中的胺类、氨类组分极易与铜离子结合，生成稳定性极强的深蓝色铜氨络合物。该反应不可逆，也是加工液快速变蓝的核心机制，代表铜基材正在持续发生化学腐蚀。
2、电化学腐蚀路径（诱因）
铜合金加工常伴随钢、铝等异种金属接触，加工液作为电解质介质，会自然形成微型原电池。铜的电极电位高于铁、铝，在原电池体系中作为阴极被保护，但阳极金属的持续溶解，会直接改变加工液的pH值、离子浓度与电化学环境，间接破坏铜表面的钝化防护膜，大幅加剧铜离子溶出速率。
缓蚀剂的核心作用，就是通过均匀吸附成膜，阻断铜表面的阳极腐蚀反应。当缓蚀剂吸附覆盖率达标时，铜离子溶出可控制在极低水平，液体无明显变色；一旦吸附失衡、浓度不足，腐蚀反应持续进行，蓝变问题随即爆发。
缓蚀剂消耗过快的四类典型工况
很多现场问题看似是“液体变色”，实则是缓蚀剂非正常快速消耗。常规补加浓度无效、频繁蓝变，基本都源于以下四种隐蔽诱因：
1、pH漂移，导致吸附效率大幅衰减
所有铜专用缓蚀剂都有固定的有效吸附pH窗口，吸附成膜效果高度依赖体系酸碱平衡。加工液长期循环使用过程中，受工件杂质混入、组分挥发、微生物影响，pH会持续漂移。pH偏低时，缓蚀剂分子易发生质子化，彻底丧失与铜基材的配位吸附能力；pH偏高时，缓蚀剂水解风险加剧，有效组分快速失效。体系pH小幅波动，就会直接导致缓蚀剂吸附覆盖率断崖式下降，防护失效。
2、杂油与表活竞争吸附，造成“假性浓度达标”
铜表面的活性吸附位点有限，存在严格的吸附竞争关系。生产过程中混入的液压油、导轨油等杂油，以及配方中大量的表面活性剂，吸附活性普遍强于常规铜缓蚀剂。这类物质会优先抢占铜基材表面的吸附位点，阻碍缓蚀剂分子附着成膜。
这就会出现典型的现场悖论：检测缓蚀剂浓度读数正常，但实际有效吸附量严重不足，铜表面防护残缺，腐蚀持续发生。铜缓蚀剂DX5863依靠专属化学吸附机制适配铜基材，吸附选择性优异，但在高杂油、高表活体系中，仍会受到竞争吸附影响，出现有效利用率下降的问题。
3、微细铜粉物理吸附，被动带走有效组分
铜拉丝、精密切削加工会产生大量微米级微细铜粉，这类铜粉比表面积极大，具备极强的吸附能力。加工液中的缓蚀剂分子会大量吸附在悬浮铜粉表面，随过滤系统截留、槽底沉积被持续消耗。该过程是长期、隐蔽的累积损耗，会导致体系缓蚀有效浓度持续走低，且无法通过常规浓度检测精准预判。
4、加工温度超标，打破吸附脱附平衡
缓蚀剂在铜表面的防护是动态吸附平衡过程：低温下吸附稳定、成膜致密；加工温度持续过高时，缓蚀剂分子脱附速率会快速大于吸附速率，动态平衡彻底偏移，表面防护膜疏松、破损、脱落。长期高温加工工况下，缓蚀剂持续脱附流失，消耗速度远超常温工况，防护稳定性大幅下降。
标准化配方排查方向
加工液蓝变不能只靠“补加缓蚀剂”解决，盲目补加只会增加成本、无法根治问题。建议按照标准化流程系统排查，精准定位诱因：
首先，通过铜离子快速测试包检测体系铜离子浓度，量化腐蚀程度，区分是正常微量溶出还是异常腐蚀；其次，持续监测加工液pH波动情况，确认是否超出缓蚀剂有效工作窗口；再次，核查日常补液、补剂方式，确认是否存在只补水不补剂、补加比例失衡，导致有效缓蚀组分持续亏损；最后，排查槽液杂油累积、铜粉沉积、加工温度超标等工况问题，消除吸附竞争、组分流失、膜层脱落等隐患。
铜合金加工液的蓝变速度，是缓蚀体系稳定性的核心指标。相同工况下，铜离子溶出速率加快、液体蓝变加深，本质都是有效缓蚀组分不足、吸附防护失效的信号。只有结合工况、液体参数、补加记录综合判断，才能从根源解决缓蚀剂消耗过快、工件腐蚀、液体变色的连锁问题。
你们在铜合金切削、拉丝加工中，遇到过加工液莫名变蓝、铜缓蚀剂消耗过快的问题吗？欢迎在评论区交流现场工况与排查经验。
