白斑不是“残留”，是金属表面被改变了

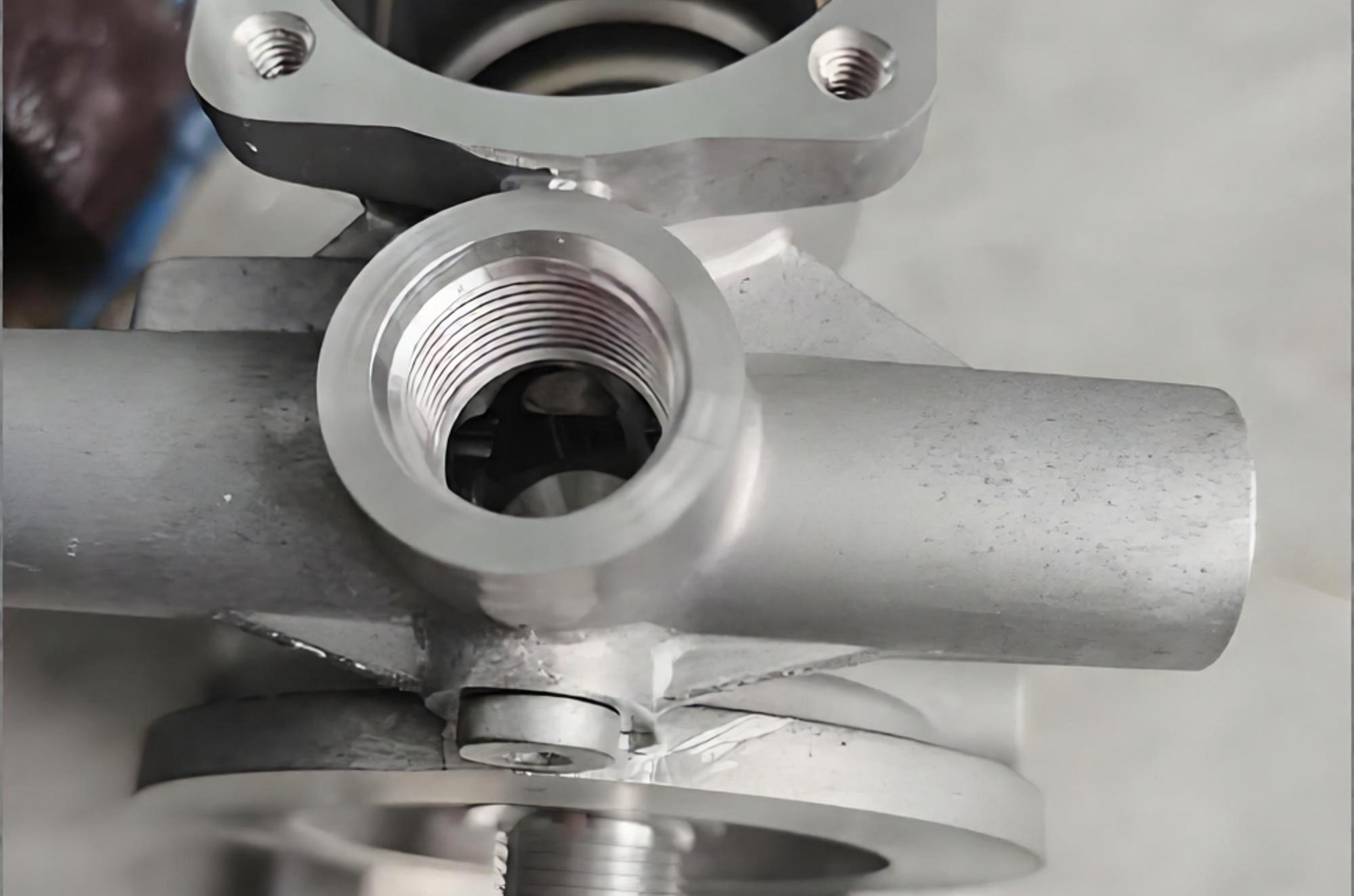

压铸铝件在碱性清洗线处理后的白斑问题，在现场排查中常被误解为“没洗干净”或“水质太硬”。但白斑的本质，是铝基体在碱性溶液中发生了选择性腐蚀。

压铸铝合金（ADC12、A380等）含硅量8%-12%。在铸造过程中，硅以共晶硅或初晶硅的形式析出在铝基体的晶界和枝晶间。在碱性清洗液（pH通常>11）中，铝基体与硅相之间存在电位差——铝的电极电位约为-1.66V，硅约为-0.2V。电位较低的铝优先溶解，而硅相在表面富集。当铝的溶解速率超过缓蚀剂的抑制能力时，表面硅富集层增厚，宏观呈现为灰白色的腐蚀斑块。

这个现象说明：白斑不是清洗剂残留，而是铝表面的化学组成被改变了。常规碱性清洗液中，如果缓蚀剂的选择或用量不当，铝的腐蚀反应在清洗槽内就已经启动，后道漂洗无法逆转。

压铸铝腐蚀的三个触发条件

碱度过高超出缓蚀剂有效窗口

缓蚀剂对铝的保护作用依赖于其在铝表面的吸附成膜。当清洗液碱度过高时，铝表面的化学反应速率大幅加快，缓蚀剂分子来不及在金属表面形成完整的吸附层，铝基体就已经开始溶解。这种情况在配方碱度设计偏高，或现场操作人员为提高清洗力额外补加氢氧化钠时尤为常见。碱性清洗液中，缓蚀剂的有效工作窗口通常有明确的上限，超出后即使增加缓蚀剂用量也无法补偿。

表面活性剂与缓蚀剂的吸附竞争

某些阴离子表面活性剂在金属表面的吸附强度高于缓蚀剂。当清洗液中含有大量强吸附型表活时，它们会优先占据铝表面的活性位点，阻碍缓蚀剂分子的有效吸附。结果是缓蚀剂浓度读数正常，但实际吸附到铝表面的有效量不足。

硅相裸露区域的局部腐蚀加速

压铸铝表面硅相富集区域是腐蚀的突破口。硅相本身不溶解，但硅相周围的铝基体在碱性溶液中持续溶解，导致硅相逐渐从表面凸起。当硅相脱落后，表面形成微小凹坑，腐蚀向纵深发展。

磷酸酯类缓蚀剂的工作机理

磷酸酯DX512在处理压铸铝碱性清洗腐蚀中的应用，基于其分子结构与铝表面的相互作用。

磷酸酯分子的极性基团与铝表面具有化学亲和性，可在铝-溶液界面上形成吸附层。这一吸附层的作用是降低铝表面与碱性溶液的直接接触面积，延缓铝的溶解速率。

在碱性清洗体系中，DX512对铝的缓蚀作用表现为降低铝表面的腐蚀电流密度，使铝的溶解速率控制在可接受范围内。在铝合金缓蚀性能测试中，0.5%浓度的DX512配合醇胺使用，对6061铝合金在8小时、55℃腐蚀试验中表面状态评级A级（参照GB/T 6144-2010）。

配方应用要点

与碱度的匹配

DX512的缓蚀效率随体系碱度变化而变化。在pH 9.5-11.5范围内，DX512与醇胺的复配体系可提供稳定的缓蚀保护。超出这一范围时，缓蚀效率下降。配方设计时应先确认清洗液的pH工作区间，再确定DX512的添加量。

添加方式

DX512为酸性磷酸酯，单剂溶解性差，不建议直接加入高碱性配方中。建议先将DX512与体系其它添加剂预混合后再加入水。

浓度验证

不同压铸铝合金牌号对缓蚀剂的需求存在差异。含硅量较高的ADC12对缓蚀剂用量的要求比含硅量较低的A380更高。建议通过腐蚀性测试（参照GB/T 6144-2010）确认有效浓度，通常在0.5%-2.0%的范围内根据测试结果调整。

磷酸酯类缓蚀剂的选型逻辑是：先确认清洗液的pH工作区间和铝合金牌号，再确定DX512与醇胺的复配比例，最后通过腐蚀性测试验证实际效果。压铸铝的白斑问题，从源头控制比后道补救更可靠。
