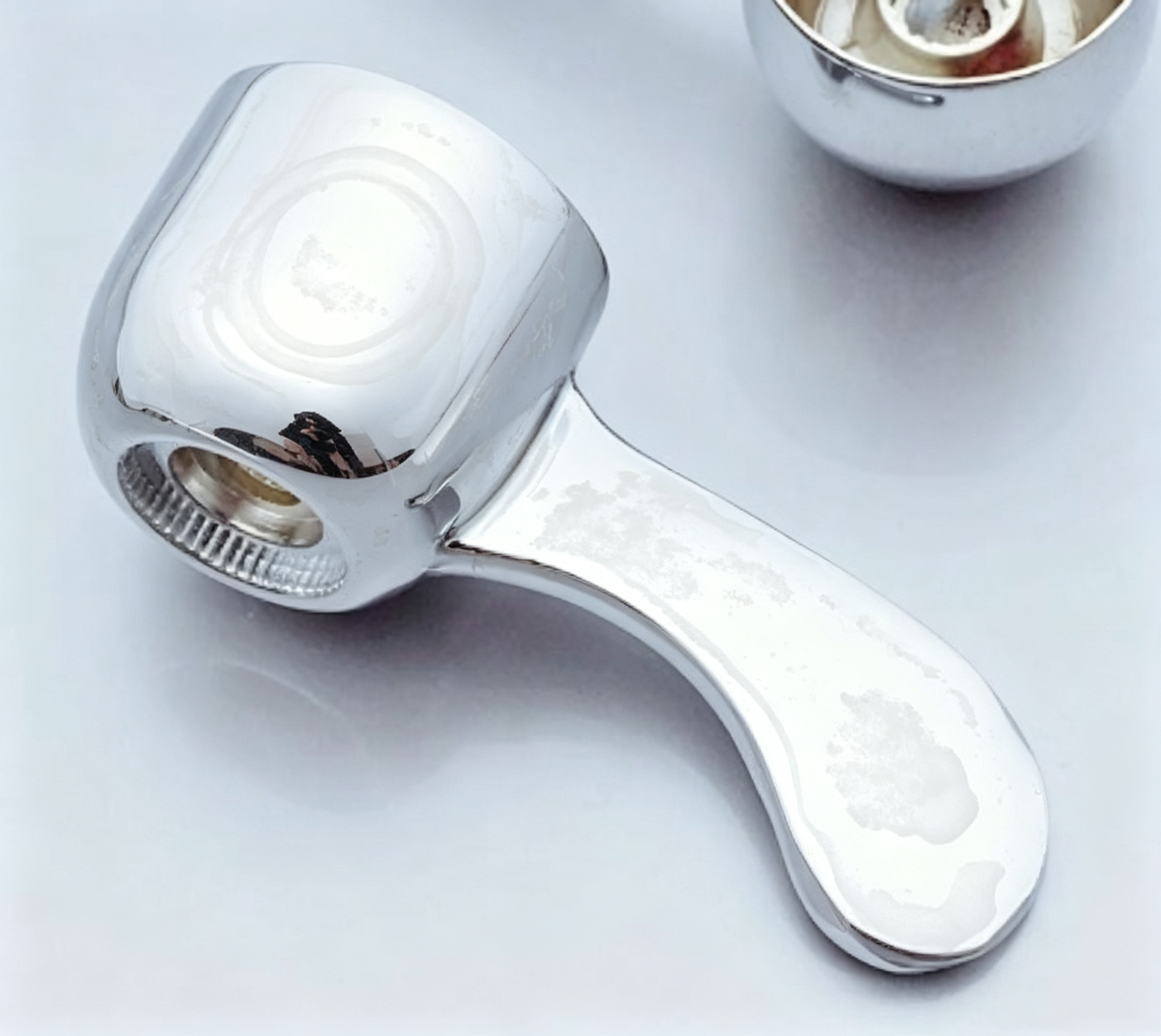

现场：电镀层光亮，但表面有一圈圈白印

电镀线操作工完成最后一道脱水工序后，取出工件检查，发现表面镀层光亮度没有问题，但在特定角度下，能看到一圈圈环状或斑块状的水印痕迹。这些痕迹在工件表面分布不均匀——有的在边缘，有的在凹槽位置，有的在平面中央。

操作工尝试了两次脱水，现象减轻但没有消失；改用热水漂洗后再脱水，仍然存在；有些工件水印轻微，有些明显，判断标准不统一。

质检员判定“表面状态不合格”，但问题出在脱水工序还是漂洗工序，一时难以确定。

水印的来源：不是“洗不干净”，是“脱不干净”

电镀后工件表面残留一层水膜，这层水膜中含有微量电解质和杂质离子。脱水工序的任务是将这层水膜完整置换下来，使工件表面在烘干后不留任何溶质残留。

当脱水效果不理想时，在以下环节可能出现问题：

第一，水膜置换不完整。脱水剂的有效成分没有在工件表面形成连续覆盖。当工件从脱水槽取出时，部分区域的水膜被置换，部分区域没有。烘干后，未置换区域的水分蒸发，溶质析出形成水印。

第二，脱水剂的漂洗性问题。某些脱水剂组分在工件表面吸附过强，形成一层极薄的不均匀覆盖膜。这层膜本身肉眼看不见，但在光线下会产生干涉效应，表现为淡蓝色或灰白色的水印状痕迹。

第三，脱水槽老化。脱水剂在使用过程中，有效成分被工件带出，同时工件带入的杂质不断积累。槽液中的有效浓度下降、杂质浓度上升时，脱水能力就会出现批次波动。

工序冲突：漂洗与脱水的边界

漂洗工序的末段水质直接影响脱水效果。如果末段漂洗水的电导率偏高（意味着杂质离子含量较高），这些离子会随水膜进入脱水槽。脱水剂的主要功能是降低水的表面张力并置换水膜，对已经溶解在水膜中的离子没有去除能力。当杂质离子在烘干过程中随着水膜置换后残留的微量水分一起析出时，就会出现水印。在电镀脱水工艺中，三乙醇胺油酸皂DX1898在作为脱水剂组分使用时，其设计方向是降低水的表面张力，促进水膜从工件表面脱离，同时兼顾与后道工序的兼容性。脱水效果的稳定性需要结合水质和工艺参数来控制，单一组分的作用边界有限。

解决方向：从漂洗到脱水的配合

- 漂洗水质控制：末段漂洗水的电导率维持在较低水平，减少带入脱水槽的杂质离子总量

- 脱水槽管理：控制脱水槽的有效浓度和杂质累积量，避免脱水能力下降

- 脱水时间与工件形状的匹配：复杂形状工件需要适当的脱水时间保证每个部位都完成水膜置换

- 后道工序的协同：脱水工序的效果影响后续钝化、封闭等工序的质量，各工序之间需要参数配合

如果你在电镀后处理中遇到过类似问题，欢迎在评论区描述具体现象——水印是环形的还是均匀的？工件材质和镀层类型是什么？我们可以一起分析排查方向。
