现象：一把新刀，走不了半个班次

柱塞滑靴是柱塞泵/马达中的关键摩擦副，材料通常为铜合金（滑靴）与轴承钢（柱塞）配对。在CNC车削或磨削工序中，一个反复出现的现象是：新换的刀具，加工不到半个班次，后刀面磨损就超过了0.3mm，不得不停机换刀。

操作工调高了切削液流量，换了新的刀片材质，甚至试了不同品牌的切削液——磨损速度还是压不下来。

同一台设备，加工其他钢件没问题，一换到柱塞滑靴就“吃刀”。问题出在哪？

工艺链拆解：柱塞滑靴加工的三个关键环节

柱塞滑靴的典型工艺流程是：

铜合金棒料切断→ 车削球面/内孔 → 钻油孔 → 去毛刺 → 清洗 → 防锈 → 装配

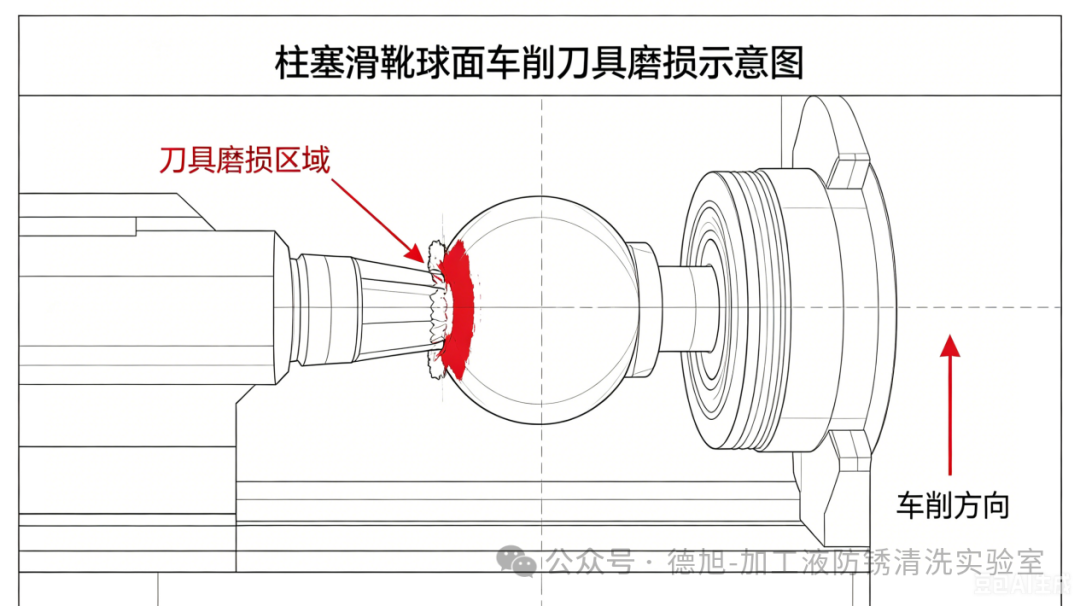

其中刀具磨损最集中的工序是球面车削和油孔钻削。

铜合金本身的切削特性与钢材不同。铜合金导热性好、塑性高，但加工时容易产生积屑瘤和加工硬化。球面车削需要刀具在圆弧轨迹上连续走刀，刀刃接触弧长变化大，局部载荷集中。油孔钻削则是典型的深孔微钻工况，排屑通道狭窄。

如果润滑跟不上，刀具-切屑界面的真实接触区温度可升至600℃以上，刀具的硬质合金基体在高温下加速软化和扩散磨损。润滑剂需要在这个界面上形成边界润滑膜，降低剪切阻力、带走热量、减少粘结。

原因分析：三类因素叠加

第一类：切削液润滑性能不足

铜合金加工对润滑剂的极压性有明确要求。如果切削液配方中缺乏有效的边界润滑组分（如长链羧酸酯、磷酸酯类），油膜强度不足以支撑球面车削的高局部载荷，刀具-切屑直接接触，磨损加速。

第二类：供液方式与排屑冲突

油孔钻削时，切削液需要同时完成润滑和排屑两个任务。供液压力不足或喷嘴角度不当，切屑无法及时排出，堆积在切削区域，二次切削加剧刀具磨损。

第三类：切削液维护管理滞后

柱塞滑靴加工中，铜合金切屑细小、比重大，容易沉积在液槽底部。如果过滤系统不匹配或换液周期过长，悬浮的硬质颗粒（如碳化钨、氧化铝）随切削液循环回到加工区，对刀具形成磨粒磨损，这种磨损比正常切削磨损快得多。

影响与隐性成本

以一条日产500件柱塞滑靴的产线计算：

l每班次换刀3次，每次停机15分钟，日损失约45分钟有效加工时间

l单次换刀材料成本约80-150元，日损耗240-450元

l频繁换刀带来的尺寸一致性波动，增加后道配对选配的废品率

l刀具磨损过快还影响球面粗糙度和球心位置度，直接关系柱塞泵的容积效率和寿命

这些成本加起来，一年是一笔不小的数字。

行业趋势：从“换刀”走向“体系润滑”

铜合金精密加工对润滑体系的要求正在从“有油就行”转向“精准控油”。头部企业关注的不再是单一切削液的极压值，而是供液压力、过滤精度、浓度管理、pH稳定性的系统匹配。简单说，把润滑当成一个动态系统来管，而不是一桶油。

同时，环保和工人健康因素也在推动低油雾、低气味润滑方案的应用，尤其是在封闭式CNC车间。.

技术观察

在柱塞滑靴的球面车削和油孔钻削工况中，润滑剂需要具备高极压性和低泡性的平衡。低泡润滑剂DX529在铜合金切削中表现出较好的润滑增效作用，能降低切削区的摩擦系数；磷酸酯DX512则对铜合金具有良好的界面亲和性，适用于边界润滑工况。两者的体系配合，可以在不增加油雾的前提下改善刀具磨损状况。

润滑体系的稳定性，直接决定柱塞滑靴加工的经济性和一致性。

核心知识点

l柱塞滑靴球面车削中刀具磨损的主要原因是润滑膜强度不足以支撑高局部载荷。

l油孔钻削的排屑问题比润滑问题更隐蔽，供液方式和过滤精度是关键变量。

l铜合金切削液需要兼顾极压性、低泡性和切屑沉降性，单一指标优化无法解决系统问题。

下期预告

同样是柱塞滑靴，加工后表面发黄是什么原因？是切削液残留，还是铜合金氧化？下一期我们从清洗工序切入，拆解“变色”背后的化学机制。
