金属加工液行业正在经历一轮由环保法规驱动的配方升级。RoHS、REACH、CLP法规的持续更新，以及国内GB 38508-2020《清洗剂挥发性有机化合物含量限值》等标准的落地实施，使传统的防锈、润滑、清洗体系面临新的合规要求。
过去几年，配方工程师面临的核心矛盾是：如何在满足环保合规要求的前提下，保持甚至提升加工液的综合性能——这不再是“换一个原料”的问题，而是需要在多个对立指标之间重新寻找平衡点。
以下是目前行业中几个值得关注的配方升级方向。
防锈剂的替代与升级
1、技术背景
传统防锈体系中长期使用的亚硝酸盐、硼酸盐等组分，因健康风险和环保限制，正在被逐步限制或替代。亚硝酸盐在特定条件下可能形成亚硝胺（致癌物），已在多个应用场景中被禁用；硼酸盐在欧盟CLP法规下被列为生殖毒性1B类，限制了其在水基产品中的使用浓度。配方工程师需要找到既符合环保要求、又能在实际工况中提供稳定防锈性能的替代方案。
2、配方调整思路
方向一：无硼无亚硝酸盐体系的成膜稳定性
替代硼酸酯或硼酸盐后，体系的pH缓冲能力下降，防锈膜的连续性和致密度可能受到影响。这需要在配方中引入能够补位缓冲能力的替代组分，如多元羧酸胺盐类防锈剂。防锈剂DX307可在不依赖硼酸盐的前提下保持体系的pH稳定性和防锈膜的完整性，适用于半合成和全合成体系的替代方案设计。
方向二：抗硬水窗口的维持
自来水是多数工厂的配液水源，硬度波动在100-500ppm之间。传统硼酸酯体系对硬水的耐受性较好，替代方案需要同样保持较宽的抗硬水窗口，避免在不同地区、不同季节的水质波动中出现防锈失效或析出分层。
方向三：长周期使用下的稳定性
加工液在使用周期内会经历水分蒸发、杂油混入、pH波动等动态变化。防锈体系的选型需要保证在换液周期内（通常2-4周）持续有效，而不是新液合格、旧液失效。
有色金属缓蚀的适配
1、技术背景
金属加工中铝合金、铜合金、锌合金的共线加工越来越普遍。单一缓蚀剂在一种材质上表现良好，换到另一种材质上效果可能完全不同。配方工程师需要选择适用面更宽的缓蚀组分，或通过复配实现多金属兼容。
2、配方调整思路
方向一：多金属共线加工的缓蚀方案

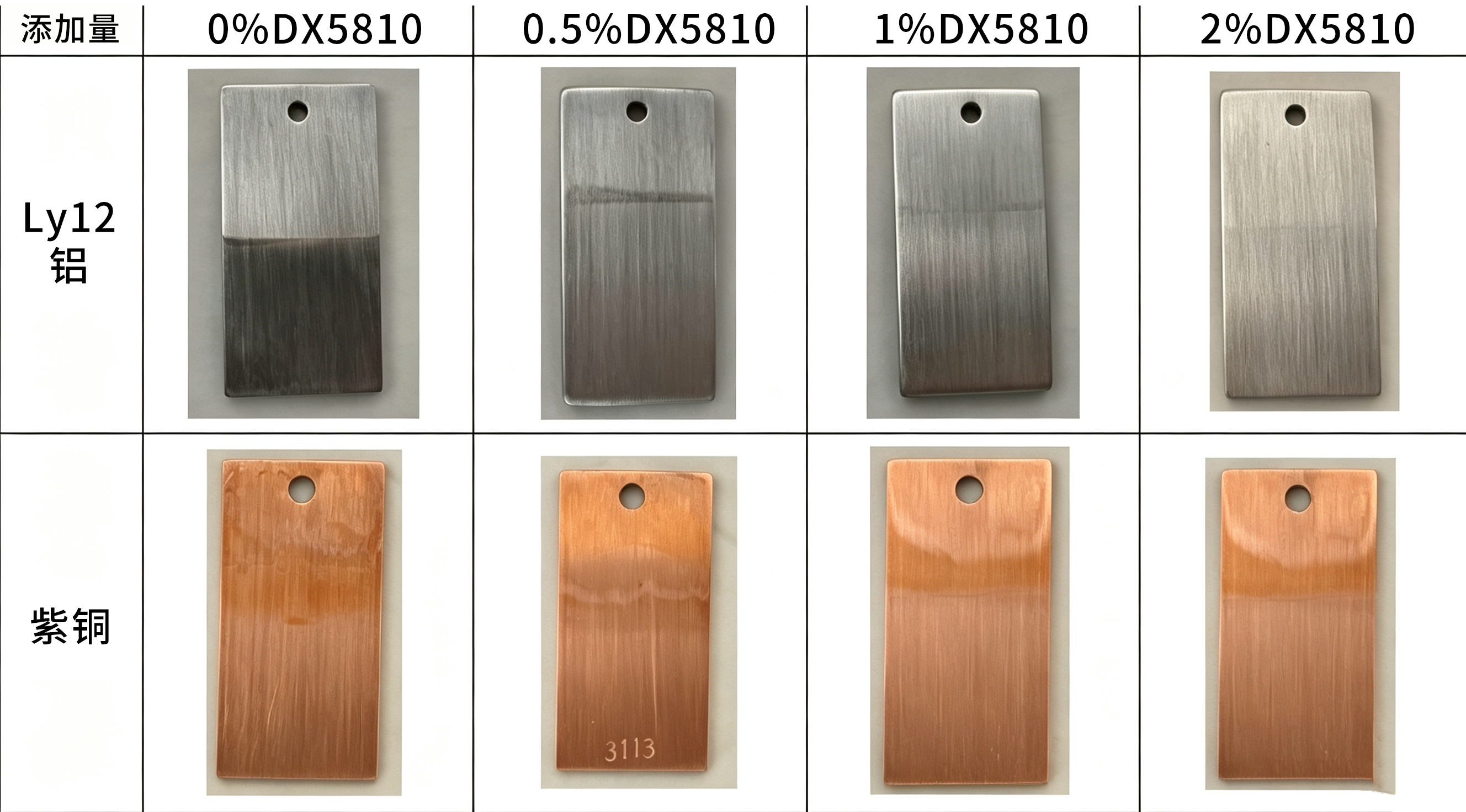

锌合金对碱性环境敏感，铜合金对特定离子敏感，铝合金对pH窗口敏感。在多金属共线加工场景中，单一缓蚀剂往往难以同时满足三种材质的保护要求。DX5810对铝、铜、锌三种材质均有一定的缓蚀作用，可作为多金属共线加工场景的缓蚀组分选项之一。
方向二：压铸铝的缓蚀匹配
压铸铝（如ADC12）与型材铝（如6061）的表面状态和组织结构不同，对缓蚀剂的响应存在差异。含硅量较高的压铸铝在碱性条件下容易形成硅富集层，表现为表面发灰。针对压铸铝的缓蚀方案需要兼顾清洗力与腐蚀抑制的平衡。
润滑体系的低泡转型
1、技术背景
高压喷淋供液在CNC加工中越来越普遍，供液压力可达15-30bar。在这种工况下，加工液的泡沫行为直接影响到切削液对加工区的有效覆盖。传统聚醚类润滑剂在温度波动较大的开放式液槽中容易因浊点析出导致润滑性能波动。配方工程师需要选择在宽温度范围内保持均相、同时泡沫倾向更低的润滑组分。
2、 配方调整思路
方向一：宽温区润滑组分的选型

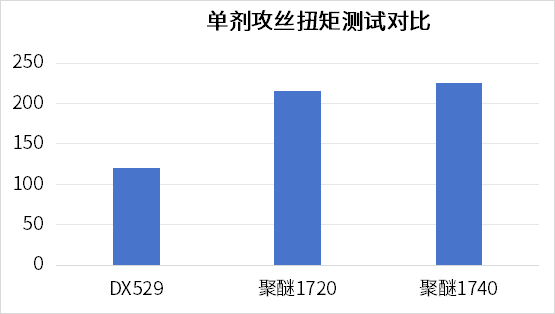

聚醚类润滑剂依靠浊点效应工作，在温度稳定的工况中能发挥良好的润滑-冷却平衡。但当液槽温度波动较大时，聚醚反复穿越浊点，可能影响供液系统中各点位润滑组分分布的均匀性。DX529属于非聚醚型低泡润滑剂，在宽温度范围内保持均相，适用于高压供液体系中对温度波动要求更稳定的工况。
方向二：低泡配方的体系协同
低泡不只是润滑剂的事，还涉及表面活性剂、消泡剂、防锈剂的多方配合。部分消泡剂在高压循环中容易被剪切失效，导致使用中后期泡沫问题恶化。从源头选择低泡倾向的润滑组分和表面活性剂，可以减少对消泡剂的依赖。
清洗剂的低残留设计
1、技术背景
加工后的工件需要经过清洗工序去除表面残留的加工液和油污。清洗剂需要在有限的清洗时间内完成乳化、分散和漂洗三个任务，同时不能影响后道工序（如焊接、涂装）的附着力。
2、配方调整思路
方向一：漂洗性好的表活选择
清洗剂残留在工件表面不仅影响外观，还可能干扰防锈剂的吸附或后道工序的结合力。选择漂洗性良好的表活体系可以减少清洗后的表面残留。DX1898属于三乙醇胺油酸皂类，兼具清洗和润滑功能，在清洗后表面残留物较少，适用于对表面状态有要求的精密件清洗。
方向二：宽pH范围的稳定性
不同加工场景对清洗剂的pH要求不同，酸性、碱性、中性场景均有需求。表活体系在宽pH范围内保持稳定，可以简化配方开发工作。
客户案例
数据1： 某轮毂轴承制造企业采用含DX529的切削液配方后，与常规聚醚体系相比，加工液使用周期内的泡沫高度稳定在较低水平，供液系统运行压力更稳定。
数据2： 在铝合金加工液的优化案例中，含DX5810的缓蚀体系在8小时、55℃腐蚀试验中，对6061铝合金和ADC12压铸铝试片均保持表面光洁、无腐蚀斑点的状态。
2026年的金属加工液配方升级，本质上是对“合规、性能、成本”三个维度的重新权衡。防锈剂从硼酸盐向无硼体系的迁移、缓蚀剂从单一材质向多金属兼容的扩展、润滑剂从高泡向低泡的转型，这些方向在实际配方开发中都需要匹配具体的工况条件。
你在金属加工液的配方开发或现场使用中，遇到过哪些因环保法规带来的替换压力？是关于防锈剂的硼含量限制、清洗剂的VOCs要求，还是缓蚀剂的成分限制？欢迎在评论区描述具体场景，我们可以一起讨论技术方向。
