现场：洗干净的铝件，颜色不对了

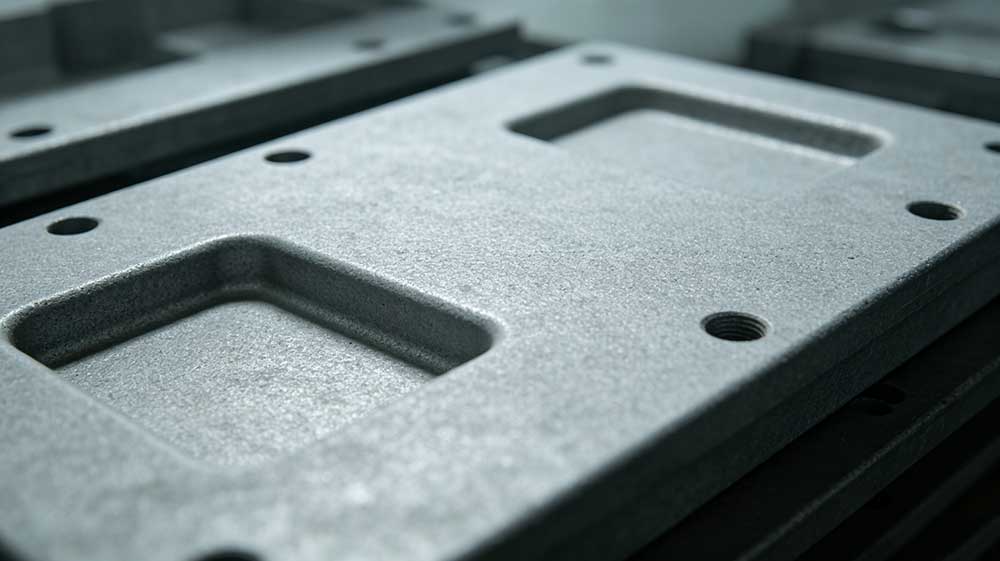

压铸铝件在碱性除油线清洗后，表面会出现一种奇怪的现象——工件确实洗干净了，油污没有了，水膜也连续了，但原本亮白的表面变成了暗灰色，像是蒙了一层雾。同一批工件，有的灰得均匀，有的灰得深浅不一，还有的局部发黑。

操作工说：“洗干净了，但颜色不对。”质检员拿着色差仪测了测，ΔE值超了。

这不是清洗不净，也不是“铝件本身的问题”，而是清洗液与压铸铝表面发生了你不想要的化学反应。

工序拆解：灰色从哪一步开始出现？

压铸铝件的典型除油流程是：

碱性除油→ 热水洗 → 冷水洗 → 干燥

压铸铝件表面发灰，通常发生在碱性除油槽内，问题出在铝材在这种化学环境下的行为。

压铸铝的表面特性与碱洗的关系

压铸铝件使用的铝合金（如ADC12、A380）含有较高比例的硅（约8-12%），这些硅以共晶硅或初晶硅的形式分布在铝基体中。这种组织在碱性环境中容易被选择性腐蚀——铝优先溶解，硅富集在表面，形成一层灰黑色的硅富集层。这就是“发灰”的直接原因。清洗时间越长、碱度越高，灰化越明显。

发灰与发黑的边界

轻微发灰在行业内常被视为“正常现象”，但发灰往往是更严重问题的前兆：

- 灰色均匀 → 硅富集层形成，这层灰色物质本身是化学过程的产物，厚度通常在微米级。

- 灰中带黑斑 → 局部发生了更严重的腐蚀，可能伴随点蚀。

- 发灰后表面疏松 → 硅富集层已部分剥落，表面出现微观凹陷。

发灰的起始点通常在1-2分钟的清洗时间内就开始显现，具体时间取决于碱度、温度和铝合金牌号。对于含硅量较高的压铸铝，这个窗口会更短。

隐性成本：灰色带来的后续问题

压铸铝件发灰的影响不是即时的，但会在后道工序集中爆发：

- 钝化/化成处理失效：表面状态不均匀导致钝化膜不连续，盐雾测试不达标

- 喷涂附着力下降：灰色硅富集层与铝基体结合强度有限，涂层附着力受影响

- 外观件退货风险：对于要求统一银白外观的压铸铝件，色差直接导致不合格

技术方向：从“单一除油”到“清洗-缓蚀”协同设计

压铸铝件发灰的本质是铝基体与碱的化学反应，不是“洗干净”的问题，而是“洗完后表面状态是否满足后道要求”的问题。

技术方向的调整思路如下：

- 碱度控制：压铸铝对高碱度敏感，强碱环境下铝的腐蚀倾向增加，表面的硅富集层更容易显露。通过调节碱度至合理范围，可以在保证除油效果的同时，将表面反应控制在可接受的程度。

- 缓蚀组分的配合：在清洗配方中引入对铝具有亲和的缓蚀组分，可以在铝表面形成物理吸附层，使清洗液对铝基体的刻蚀速率降低，有效延缓硅富集层的显露。

- 温度与时间的工艺窗口：温度升高会加速反应速率，缩短可用清洗时间。通过调整清洗温度与时间的匹配关系，可以获得足够的工艺窗口。

在配方设计中，十二烷基苯磺酸三乙醇胺盐DX129属于温和型表面活性剂，同时具有一定的铝缓蚀作用，可以在酸性或碱性体系中对铝材提供保护。在压铸铝件除油配方中作为清洗组分使用时，其主要作用是通过表面活性降低清洗液的界面张力，辅助油污的润湿和剥离，同时对铝材表面提供一定的防护支持。

如果你在压铸铝件除油过程中遇到过表面发灰或发黑的问题，欢迎在评论区描述具体工况，我们可以一起分析排查方向。
