轮毂轴承加工液泡沫失控的失效边界实验

问题描述：从“偶尔有点泡”到“泡沫溢满地面”，中间只隔了一周

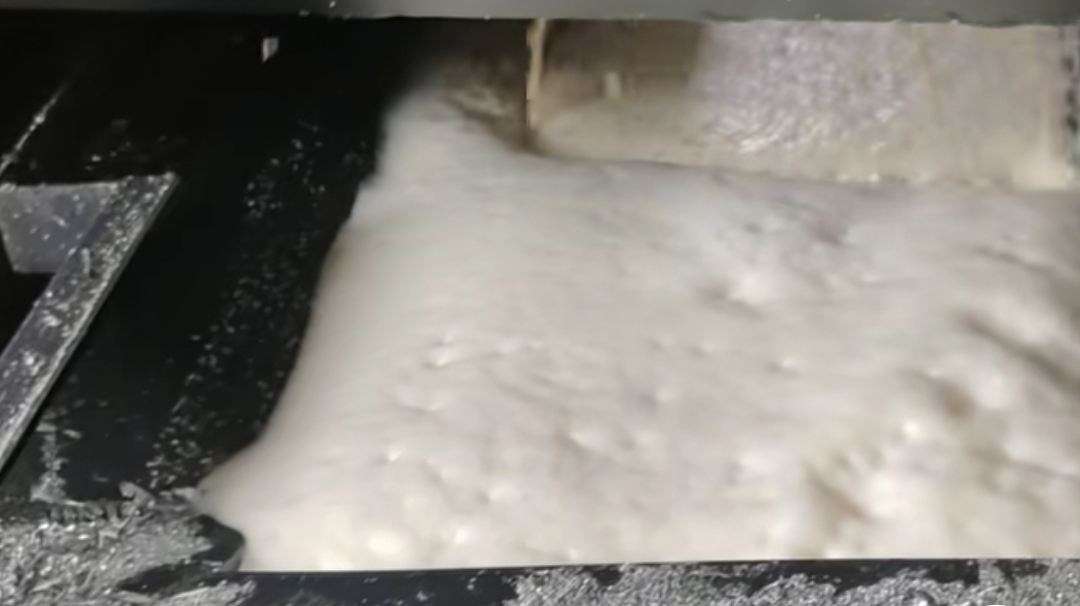

轮毂轴承CNC产线，操作工在换液后第3天发现液槽表面开始出现少量细密泡沫。第5天，泡沫层增厚，供液泵吸入端有气泡。第7天，泡沫从液槽边缘溢出，流到机床底座周围。

操作工加了一次消泡剂，泡沫暂时下去，半天后又回来了。工艺员测了浓度，折光仪读数比新配时还高——因为水分蒸发后浓度上去了。换液周期定的是4周，但实际用到第14天左右，泡沫就开始失控了。

这不是某个操作工的问题。同一配方、同一工况、不同机台，泡沫失控的时间点基本一致，偏差在1-2天。说明泡沫失控是体系自身的规律，而不是偶发因素导致的。

现象拆解：泡沫失控的“拐点”出现在什么条件下

实验设计：模拟轮毂轴承加工工况

为了找到泡沫失控的边界条件，我们在实验室模拟了轮毂轴承加工的典型工况：

- 测试液：轮毂轴承加工液标准工作液

- 温度：30±2℃（模拟液槽温度）

- 循环方式：循环泵+喷淋，模拟CNC供液系统

- 模拟工况：每2小时循环30分钟，静置1.5小时（模拟加工与停机周期）

- 模拟杂油：每24小时滴加少量液压油（模拟设备泄漏）

- 补水方式：每24小时补水至初始液位（不补原液）

失效边界

实验观察到三个阶段性变化：

第一阶段（新液期，约72小时） ：循环时液面出现少量气泡，停机后30秒内自行破裂消散。

第二阶段（使用中期，约4-7天） ：循环时泡沫量增加，停机后仍有少量泡沫残留，残余泡沫高度约5-10mm，消散时间延长至3-5分钟。

第三阶段（老化期，约10-14天） ：循环时泡沫大量生成，供液泵吸入端出现可见气泡。停机后泡沫残留高度超过30mm，消散时间大于30分钟，泡沫在液表面积累形成稳定泡沫层。

边界条件：在模拟工况下，泡沫从“消散时间30秒以内”变为“消散时间大于30分钟”的拐点出现在第10-14天之间。此后泡沫生成速度已经超过消散速度，出现了泡沫的净累积，后续泡沫量会以越来越快的速度增长，直到占据液槽有效容积并溢出。

深度归因：泡沫的生成速度超过消散速度时，失控就开始了

液槽中泡沫的消长取决于两个过程的相对速度。

消泡剂：天然在被消耗

在轮毂轴承加工过程中，加工液处于持续的动态循环状态。供液泵的叶片高速旋转会产生强烈的剪切力，喷淋冲击液面会产生大量的气泡，高压喷嘴处的流速变化会对液体施加高剪切应力。这些机械作用一方面加速了气泡的生成，另一方面也会破坏和消耗分散在加工液中的消泡剂。

消泡剂以不溶性液滴的形式分布在加工液中。持续的机械剪切和过滤循环会将这些液滴逐渐打碎，使其失去破泡能力。随着使用时间的延长，能够有效抑制泡沫的消泡剂浓度不断下降，导致泡沫的消散速度逐渐变慢。这是泡沫失控的一个核心因素——有效成分在动态循环中不断衰减，而不是突然失效。

杂油积累：让泡沫更稳定

轮毂轴承设备中的液压油、导轨油会通过密封泄漏或工件带入的方式进入加工液。杂油本身具有表面活性，会吸附到气泡表面，增强界面膜的弹性和韧性，使气泡更不易破裂。同时，杂油还会与加工液中的表面活性剂形成复合界面膜，进一步延缓气泡的破灭。

水分蒸发与补液：表面活性剂在“浓缩”

现场补液时只补水不补原液，而表面活性剂和润滑剂不挥发，随着水分蒸发不断浓缩。起泡组分的浓度在持续升高，而消泡剂却在不断消耗和失效。两者一升一降，泡沫生成速度逐渐超过消散速度，两者之间的平衡被打破，泡沫量的净增长就开始了。

触发点：表面活性剂浓度到达“临界值”

轮毂轴承加工液中，起泡物质与消泡能力的平衡决定了泡沫行为。在加工液使用过程中，起泡物质的浓度随着水分的不断蒸发和补水补液的变化而逐步升高，而消泡能力则在机械剪切和杂油干扰的共同作用下不断下降。当这两条曲线交汇，泡沫生成速度超过消散速度时，泡沫就会从“偶尔有泡”变为“持续累积”，表现为液槽表面的泡沫层越积越厚。

技术排查方向

- 方向一：确认泡沫失控的时间窗口：记录泡沫从“可控”变为“失控”的时间节点，如果这个时间点稳定重现，说明是体系本身的规律在起作用，而不是偶发因素。根据轮毂轴承加工的工况特点，通常在第2-3周期间泡沫生成速度开始超过消散速度。在这个窗口期提前做干预，例如在泡沫刚出现加速趋势时进行部分换液或调整补液比例，比等到泡沫溢出后再处理更有效。

- 方向二：检查补液方式：现场是否只补水不补原液？如果是，调整补液策略——补水的同时按比例补加原液，维持各组分的平衡比例。一种常见的做法是每补加3-4次水后，补加1次原液。同时检查补液记录，确认浓度波动是否与泡沫失控的时间点对应——通常浓度读数上升的同时，泡沫问题也会加重。

- 方向三：监测杂油积累情况：检测加工液中杂油含量，如果明显偏高，说明设备泄漏或工件带入是泡沫失控的加速因素。安装油水分离器或定期撇除液面浮油，减少杂油对泡沫稳定性的影响。轮毂轴承加工中的杂油主要来自液压系统和导轨润滑，这些部位的密封状态决定了杂油的进入量。

- 方向四：评估低泡配方的适用性：轮毂轴承加工液的设计通常包含多种表面活性组分，如果泡沫问题持续反复出现，可以考虑在配方层面进行优化。在轮毂轴承加工液配方中，低泡润滑剂DX529的设计思路是在提供润滑的同时减少泡沫倾向，适用于对泡沫控制有要求的加工体系。当然，具体的适用性取决于加工液的整体配方和实际工况，配方调整前建议先在产线进行小批量测试。

系统预防：泡沫控制需要从配方到现场的系统配合

泡沫失控不是单一原因造成的——消泡剂消耗、杂油积累、表面活性剂浓缩共同作用，最终导致了起泡速度超过消泡能力的失效边界。轮毂轴承加工液的泡沫控制，需要在配方设计阶段就考虑使用中后期的泡沫行为，通过低泡型润滑组分替代高起泡倾向组分，减少对消泡剂的依赖，改善消泡剂与体系的配伍性，同时辅助现场管理措施，共同维持泡沫的稳定性。

如果你在轮毂轴承或其他精密加工中遇到过加工液泡沫从“可控”变为“失控”的情况，欢迎在评论区描述具体现象——什么类型的加工、使用周期、补水方式，我们可以一起分析。
