清洗不彻底，隐性残留直接影响传感器信号稳定性
传感器钢板零部件在冲压、打磨、抛光、防锈封存全过程中，会持续附着各类复合污染物，主要包含冲压油、防锈油、抛光蜡三类残留。不同于普通五金件仅需外观洁净，传感器零部件对基材表面洁净度要求极高，微量油蜡残留不会影响外观，却会直接干扰信号传输。
残留物中的绝缘蜡质、油性组分，会改变钢板与传感器之间的界面接触状态：低温工况下残留膜层阻隔电气接触，造成信号偏弱、数据偏差；设备温升后，残余油污、蜡质会缓慢迁移、扩散至传感器敏感区域，导致信号跳动、不稳定、批次一致性差等质量问题，是传感器组装、测试环节高频不良的隐性诱因。
常规单一表面活性剂清洗方案，仅能针对性去除液态油污，无法兼顾固态、半固态抛光蜡残留。面对油+蜡复合污染体系，极易出现“油污洗净、蜡质残留”的问题，无法满足传感器精密零部件的超高洁净度要求，必须采用专项复配清洗方案。
油蜡复合污染物的核心清洗难点
钢板表面的油污与蜡质，物理形态、附着机理、清洗条件完全不同，也是常规清洗洗不干净的关键所在。
1. 油污：易乳化、易清洗
冲压油、防锈油多为矿物油、合成酯体系，常温及清洗温度下呈液态油膜分布，附着力相对较弱，普通表面活性剂即可快速乳化剥离、分散带走。
2. 抛光蜡：难剥离、易残留、易返沉
抛光蜡成分复杂，包含蜡质基体、脂肪酸、金属氧化物磨料，在加工挤压、高温摩擦作用下，会在钢板表面形成固态/半固态致密附着层。蜡质需要达到特定软化点才能被剥离，常规常温、中温清洗完全无法破除。
更关键的是：单一清洗体系只能洗去表面浮蜡，微细蜡质颗粒会残留于工件微孔、凹槽、缝隙中，清洗后二次沉积，肉眼无法识别，但会直接影响后续传感器信号精度，形成隐性质量风险。
精密复配清洗方案：针对性解决油蜡共存污染
针对传感器钢板零部件油蜡复合污染、死角残留、信号干扰的痛点，采用高温超声波+复配助剂体系，构建“渗透剥离+蜡质乳化+油污分散”的闭环清洗逻辑，彻底根除微量残留。整套体系由DX108、DX1639B、DX6508三款助剂协同复配，适配精密零部件高标准清洗需求。
1. 除蜡主剂 DX108 —— 破除固态蜡质层
高效多功能除蜡剂DX108作为体系核心主剂，专为顽固抛光蜡、老化蜡垢研发。复配型配方结构，相较于单一组分表活，对固态、半固态蜡质的溶胀、剥离、乳化能力大幅提升。在80℃高温超声波工况下，可快速软化致密蜡质层，将成片蜡垢整体剥离并稳定乳化，杜绝蜡质颗粒二次沉积，建议稀释比例10-20倍。
2. 蜡油乳化剂 DX1639B —— 精细净化残留污染物
异构醇油酸皂DX1639B适配黑色金属精密清洗，兼具优异的除蜡、脱脂双重性能。可精准乳化剥离微细蜡质残留、老化油膜，兼容各类冲压油、防锈油体系，在超声波工况下乳化稳定性强、不分层、不析油，保障工件表面均匀洁净，无微观残留，常规添加量5%-15%。
3. 渗透助剂 DX6508 —— 清除死角隐性残留
异丙醇酰胺DX6508主打超低表面张力渗透能力，可快速穿透油蜡复合物，深入工件缝隙、微孔、凹槽等清洗死角，破坏污染物与金属基体的结合力，解决局部清洗不均、死角残蜡残油问题，大幅提升整体清洗均匀度，建议添加量6%-12%。
标准化工艺参数

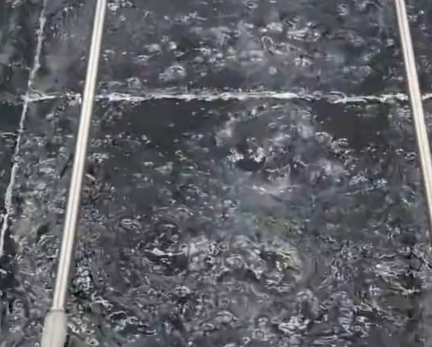

清洗方式：超声波精密清洗
工作温度：80℃（适配蜡质软化剥离临界温度）
清洗时长：5-15分钟（根据工件污染程度、结构复杂度微调）
工作液浓度：10%-20%
后处理工艺：热水溢流漂洗2-3次，彻底洗脱清洗剂微量残留；100-120℃烘干10-15分钟，杜绝水渍、潮态残留。
辅助优化：结构复杂、带微孔缝隙工件，清洗过程中适当摆动、调整摆放角度，保证药液全方位浸润无盲区。
清洗效果验证标准
1. 外观验证：工件表面均匀洁净，无油膜、无蜡斑、无花雾、无白点；洁净白布擦拭无油渍、无灰痕、无残留痕迹。
2. 性能验证：高精度传感器零部件可增加接触电阻、表面绝缘电阻测试，从微观层面验证无绝缘残留、无界面污染，彻底满足信号稳定传输要求。
实际应用效果
批量工况应用中，采用DX108+DX1639B+DX6508复配方案，80℃超声波清洗8-10分钟，配合多级热水漂洗+恒温烘干，可彻底清除传感器钢板表面油蜡复合污染物。工件洁净度均匀稳定，无隐性微量残留，后端传感器信号测试不良问题彻底解决，产品批次一致性、合格率显著提升。
工程应用建议
传感器零部件清洗的核心，不在于“肉眼干净”，而在于消除微观绝缘残留、稳定界面接触状态。投产前建议小批量试样验证，结合工件污染程度、结构复杂度微调清洗温度、时长与药剂浓度。
针对高精密、高信号精度要求的产品，建议固化清洗工艺参数，建立标准化验收体系（白布擦拭+电阻检测双重标准），纳入批次质控流程，从源头杜绝清洗残留引发的信号异常问题。
你们在传感器零部件清洗中，遇到过因清洗不彻底导致的信号问题吗？欢迎在评论区交流具体现象和工况条件。
