防锈油和拉伸油的清洗是金属加工中一道绕不开的工序。两种油污的共同点是：黏度高、含极压添加剂、附着力强。不同之处在于：防锈油通常是薄层均匀覆盖，依靠油膜封闭金属表面；拉伸油则是厚层附着，在高压拉伸过程中形成致密的润滑膜。

清洗这两种油污，强碱方案是很多工厂的选择。氢氧化钠和碳酸钠的组合可以提供足够的皂化反应条件，将油脂分解为可溶性皂类。但强碱清洗有一个常见的矛盾：碱度低了，油污洗不干净；碱度高了，清洗效果改善不明显，反而增加了漂洗负担和废水处理难度。

配方工程师面临的难题是：在有限的水洗条件下，如何让清洗剂的除油效率达到工艺要求？ 这需要在配方设计时，在碱度、表活和助剂之间找到平衡。

防锈油与拉伸油的清洗难点

1、防锈油：薄而均匀，依赖表活的渗透和置换

防锈油由基础油、防锈剂和成膜剂组成，在金属表面形成一层薄而连续的保护膜。这层膜的厚度通常在几微米，但其覆盖完整、附着力强。清洗防锈油的关键是表活体系能够有效渗透油膜与金属界面，将油膜从表面“置换”下来。

常规表活在面对防锈油时，往往只能乳化表面部分油污，无法将油膜完整剥离。残余的防锈油膜在烘干后形成一层极薄的膜层，影响后道工序的结合力。

2、拉伸油：厚而黏稠，依赖碱的皂化和表活的乳化协同

拉伸油中含有大量的极压添加剂和长链脂肪酸，黏度高、附着层厚。这类油污的清洗依赖碱与表活的协同作用：碱将油脂皂化分解，表活将皂化产物和其他油性组分乳化分散到清洗液中。

如果碱度不足，皂化反应不充分，油脂中的长链脂肪酸无法转化为可溶性皂类；如果表活的乳化能力不足，皂化产物和其他油性组分无法被稳定分散，会在清洗过程中重新沉积在工件表面。

强碱清洗配方的设计逻辑

1、碱度来源的选择

强碱清洗通常采用氢氧化钠提供主碱度，碳酸钠作为辅助碱度和pH缓冲。氢氧化钠的皂化能力最强，但过量可能对有色金属造成腐蚀，且增加漂洗负担。碳酸钠的皂化能力较弱，但缓冲能力强，有助于稳定清洗液的pH。

在防锈油和拉伸油的清洗配方中，两者的比例需要根据油污的皂化值做针对性调整。皂化值高的油污（如含长链脂肪酸的拉伸油），需要较高比例的氢氧化钠；防锈油以矿物油为主，皂化反应的需求相对较低。

2、表活的乳化与渗透功能

强碱环境对表面活性剂的稳定性要求较高。常规非离子表活在强碱中可能发生水解或浊点析出，导致清洗力下降。

脱脂表面活性剂DX106属于耐碱型脱脂表面活性剂，在强碱性体系中保持稳定的表面活性，可配合氢氧化钠、碳酸钠等碱源使用。DX106的分子结构兼顾亲油基团对矿物油和合成酯的亲和性，以及亲水基团在高碱环境中的稳定性，在防锈油和拉伸油清洗配方中可提供乳化分散支持。

3、螯合剂与硬水的适配

硬水中的钙镁离子会与表面活性剂形成不溶性皂，降低表活的有效浓度，同时可能在工件表面形成白色残留。螯合剂（如EDTA-4Na）可以螯合钙镁离子，保护表活的活性。

在配方设计中，螯合剂的添加量需要根据配液用水的硬度做调整。硬度较高的地区，螯合剂用量适当提高；硬度较低的地区，螯合剂可减少以避免浪费。

4、配方参数参考

以下为强碱除防锈油/拉伸油的参考配方框架（质量百分比）：

- 氢氧化钠：3%-8%

- 碳酸钠：2%-5%

- 脱脂表面活性剂DX106：5%-10%

- 螯合剂（EDTA-4Na）：1%-2%

- 水：余量

- 其他助剂：根据具体工况调整

工艺参数参考：

- 清洗温度：50-70℃（温度升高有利于皂化反应和乳化效率）

- 清洗时间：5-15分钟（视油污厚度和工件结构而定）

- 清洗方式：浸泡或超声波（超声波有助于表活渗入油污与金属界面）

- 工作液浓度：10%-15%

案例数据

数据1： 在冷轧板防锈油清洗的对比测试中，原方案使用常规脂肪醇聚氧乙烯醚作为主表活，55℃超声波清洗5分钟，防锈油去除不彻底，工件表面水膜破裂不连续。在相同条件下，以DX106为主表活替代常规表活后，除油率提升，工件表面水膜连续完整铺展，符合后道工序要求。

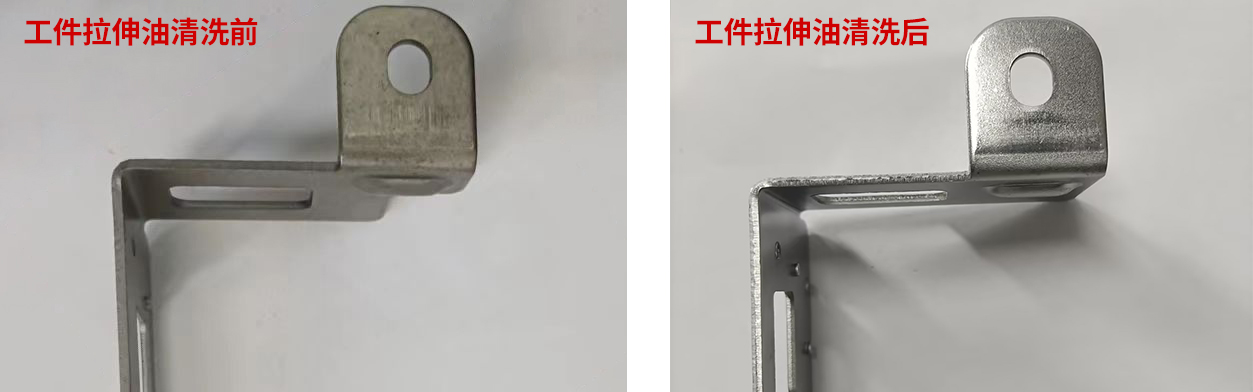

数据2： 在冷轧板拉伸油清洗的应用中，使用含DX106的强碱清洗方案（8%氢氧化钠+5%碳酸钠+8%DX106+1%EDTA-4Na），在55℃超声波条件下清洗8分钟，拉伸油去除后工件表面洁净，水膜连续完整铺展，后道焊接工序未出现因油污残留导致的气孔问题。

防锈油和拉伸油的清洗难点在于油膜与金属表面的紧密结合。强碱清洗方案通过在配方中同时引入碱的皂化作用和表活的乳化渗透作用来实现有效去除。DX106在强碱清洗配方中作为表活组分使用时，可配合氢氧化钠、碳酸钠等碱源，适用于防锈油、拉伸油等油污的清洗。具体用量和工艺参数需根据油污类型和工件材质做验证调整

你在防锈油或拉伸油的清洗中遇到过除油不净的问题吗？是哪种油污类型和工件材质？欢迎在评论区描述具体工况，我们可以一起讨论配方选型和工艺参数匹配的思路。
