现场“翻车”：防锈后依然生锈

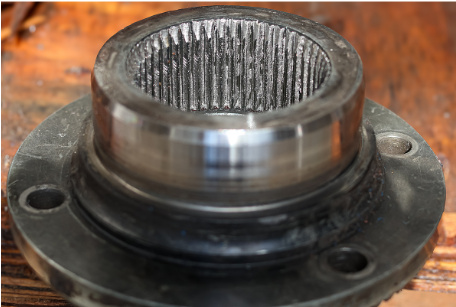

轮毂轴承生产线上的一个典型场景：工件刚刚完成防锈水浸泡、烘干，目测表面光洁。然而，在暂存区放置12小时后，操作工发现——沟槽里出现了红锈，螺纹孔周围有白色水印，压装配合面则散布着细小的黑斑。
质检经理调出记录：防锈水是新配的，浓度、pH全部合格，工艺参数与上周完全一致。上周的工件放了三天都没事，这批怎么就锈了？
这不是偶然。工序间防锈的失效，极少是“防锈剂失效”的单点问题。
它通常是多个工艺变量在特定条件下叠加的后果。下面，我将从现场诊断中总结出的三种最常见的失效模式逐一拆解。
模式一：酸洗/前道处理液带入导致的“pH失控”
现象描述
工件整体表面出现均匀的、大面积的锈蚀，锈斑分布没有明显的选择性。防锈水槽的pH值明显低于正常范围（正常防锈水pH通常在8.0-10.0，失效时可降至5.0-6.0），且槽液表面可能漂浮有油花。
关键工艺节点
发生在前道酸洗、化学抛光、或酸性脱脂工序之后，漂洗不充分，将酸性液体带入防锈槽。典型工艺链：酸洗（或酸性除油） → 自来水漂洗 → 防锈水浸泡 → 烘干。如果漂洗槽的溢流量不足、更换频率过低，或工件结构复杂（如深孔、螺纹）导致酸液无法被彻底置换，残液就会被带入防锈槽。
微观机制解密
防锈剂（尤其是羧酸胺盐类）的作用机理是在金属表面形成物理吸附膜。这种吸附需要适宜的pH环境——碱性条件下羧酸根离子化程度高，与金属表面正电荷区域的静电吸附更强。当酸性液体被带入防锈槽后：
l 防锈剂分子被质子化：R-COO⁻ + H⁺ → R-COOH，生成不溶于水的游离羧酸，失去吸附活性。
l 防锈槽pH下降：整体酸性环境破坏防锈剂的离子平衡，已吸附的膜层也可能发生脱附。
l 金属表面被活化：残留的酸液直接接触金属，形成局部微腐蚀环境，防锈膜尚未形成，腐蚀已经开始。
与“表面活性剂残留”不同，酸液对防锈系统的破坏是直接、快速、剧烈的——即使防锈剂浓度足够，pH一旦低于7.0，防锈能力也会断崖式下跌。
技术避坑指南
l 强化漂洗工序：酸洗后必须设置二级以上逆流漂洗，确保工件出槽时漂洗水电导率接近纯水水平（＜100μS/cm）。
l 优化工件沥水设计：对于盲孔、螺纹等易藏液的部位，可增加压缩空气吹扫工位，将残留液彻底清除后再进入防锈槽。
l 防锈槽pH实时监控：安装在线pH计，当pH低于7.5时立即报警，排放部分旧液并补加新鲜防锈液。
模式二：自来水中钙镁离子及氯离子引发的“协同失效”
现象描述
工件表面出现白色粉末状残留，用手触摸有滑腻感。防锈液槽体底部可见絮状沉淀。防锈效果不稳定：新配液时良好，使用1-2天后迅速恶化，且锈蚀速度比单纯硬水沉淀更快。
关键工艺节点
发生在防锈水配制及循环使用环节。绝大多数工厂使用自来水直接配制防锈水，且防锈水槽为单槽循环使用，不设在线过滤。
微观机制解密
常见的水性防锈剂（尤其羧酸胺盐类）依靠羧酸根与金属表面作用。自来水中普遍存在的钙离子（Ca²⁺）、镁离子（Mg²⁺）以及氯离子（Cl⁻），会从两个方向同时破坏防锈体系：
1. 钙镁离子消耗有效防锈组分
当水硬度超过200ppm（以CaCO₃计），会发生皂化反应：
R-COO⁻ + Ca²⁺ → (R-COO)₂Ca ↓
生成的脂肪酸钙/镁沉淀既不溶于水，也不具备防锈能力。钙、镁离子直接消耗防锈液中的有效成分，使防锈浓度虚高但有效成分不足。这些沉淀还会物理吸附在工件表面，形成白斑；同时堵塞喷淋嘴、加热管，增加设备维护成本。
2. 氯离子加速腐蚀反应
自来水中残留的氯离子（Cl⁻）是极强的腐蚀加速剂。氯离子体积小、穿透力强，能够：
l 破坏防锈膜：即使防锈剂在金属表面形成了吸附膜，氯离子也能穿透膜层微孔，直接接触金属基底。
l 诱发点蚀：氯离子在局部富集后，与金属离子形成可溶性络合物，使腐蚀坑不断向深处发展，形成“小孔腐蚀”。
l 降低防锈剂的吸附效率：氯离子同样会竞争金属表面的活性位点，削弱防锈膜的完整性。
当钙镁沉淀与氯离子攻击同时存在时，防锈剂的失效速度会成倍加快。
更隐蔽的是：随着防锈液循环使用，水分蒸发，硬度持续浓缩。新配时硬度200ppm，工作3天后可能升至400ppm甚至更高，沉淀反应加速；同时氯离子浓度也同步升高，腐蚀性增强。这就是为什么“新液好、老液差”的根本原因——防锈剂失效 + 腐蚀加速双重打击。
技术避坑指南
l 定期监测工作液硬度与氯离子：每周用EDTA滴定法测一次总硬度，当硬度超过200ppm时，排放1/3~1/2旧液并补加新鲜自来水，同时补加防锈剂至设定浓度。氯离子可通过电导率或专用试纸监测，超过200ppm建议采取置换措施。
l 配方中预置高效螯合剂：在防锈剂配方中预先复配适量螯合剂（如EDTA、葡萄糖酸钠），可暂时“锁定”钙镁离子，延缓沉淀生成。但螯合剂也会竞争金属表面吸附位点，需精确控制比例（通常0.2%-0.5%）。
l 增加离线过滤装置：在防锈液循环管路上加装袋式过滤器或芯式过滤器（精度10-25μm），定期滤除悬浮沉淀物，延长工作液寿命。
l 缩短槽液更换周期：在高硬度水质区域（如北方），建议将防锈槽液的强制更换周期从“每月一次”缩短至“每2周一次”或根据硬度检测结果动态调整。
模式三：烘干死角引发的“毛细电化学腐蚀”
现象描述
工件平面区域防锈良好，但螺纹孔、螺栓过孔、压装配合缝隙等处，烘干后数小时内出现锈迹。锈斑呈环形或沿缝隙分布。
关键工艺节点
发生在防锈水浸泡后、烘干工序，尤其是在热风循环不充分的烘箱或自然晾干条件下。
微观机制解密
防锈水中的有效成分随水分蒸发而沉积在金属表面。在平面区域，水分均匀蒸发，防锈剂均匀成膜。但在缝隙、盲孔、螺纹牙底等微结构中，由于毛细作用，水分蒸发缓慢，且杂质离子（Cl⁻、SO₄²⁻、Ca²⁺、Mg²⁺）在此处富集浓缩。
当烘干温度不足或时间不够，缝隙内仍残留水膜。这层水膜成为电解质溶液，金属表面不同区域的电位差异（如晶界、夹杂物、加工应力区）形成微小原电池，发生局部电化学腐蚀。
即便防锈剂在平面区域成膜良好，缝隙内的水膜也会因缺乏防锈剂覆盖（液体难以流入深孔）而成为腐蚀的“突破口”。锈蚀一旦从缝隙开始，会沿着配合面蔓延，导致压装松动、异响等后续质量问题。
技术避坑指南
l 优化工件摆放方向：将盲孔、螺纹孔朝下或倾斜，便于积液排出。
l 提高烘干温度与风量：对于复杂结构件，建议采用热风循环+红外辅助烘干，确保缝隙内水分彻底蒸发。
l 防锈液中复配渗透剂：选择低表面张力的非离子渗透剂，帮助防锈液浸入微细缝隙，成膜覆盖死角。
“系统预防”优于“单点修补”
上述三种失效模式——酸液带入、自来水杂质（钙镁离子+氯离子）、烘干死角——往往不是独立出现的。高硬度+高氯离子+烘干不充分，沉淀与点蚀叠加；酸液带入+缝隙水膜，pH失衡与毛细腐蚀双重打击。
工序间防锈的稳定性，不是靠“换一种防锈剂”就能解决的。它依赖于整个工艺链的系统设计：前道处理液的彻底漂洗、防锈液杂质的耐受与置换、工件烘干的死角处理，缺一不可。任何一个环节的短板，都会在特定条件下暴露为生锈缺陷。
下期预告：要根治这些失效模式，不能只靠现场调整参数。必须从配方设计的源头入手——如何通过分子结构设计、助剂协同机制，构建一个“宽适应、抗干扰”的防锈体系？下一期，我们将从研发实验室的视角，深度拆解配方逻辑。敬请关注。
