冲压拉伸工序中，拉伸油的作用是在模具与工件之间形成润滑膜，防止拉裂和划伤。但拉伸油是一把双刃剑——润滑效果越好，清洗难度越大。

冲压件拉伸油怎么洗都有残留，是很多冲压车间的“老毛病”。操作工提高了清洗剂浓度，延长了清洗时间，换了几个品牌的清洗剂，残留问题依然反复出现。工艺员换了不同的表活组合，效果时好时坏。

拉伸油不是普通的矿物油。它含有大量的极压添加剂（如氯化石蜡、硫化油脂等）和长链脂肪酸，黏度高、附着力强。常规清洗剂中的表面活性剂对其乳化能力不足，清洗后表面仍有油膜残留，影响后道工序（如焊接、喷涂、防锈）的结合力。

配方工程师需要回答的问题是：拉伸油残留的本质是什么？什么样的表活体系才能有效应对？

拉伸油为什么难洗：两个关键因素

1、黏度高、铺展性强，形成“物理屏障”

拉伸油为了在高压下维持连续油膜，通常具有较高的黏度（40℃黏度可达100-500cSt）。这种高黏度油污在工件表面形成的油膜厚且致密，常规清洗液需要较长的时间才能渗透和润湿油膜界面。如果清洗时间不足或表活的渗透能力不够，油膜只是表面被乳化了一部分，底层仍牢牢附着在金属表面。

在工件表面的复杂形状区域（如冲压件的折弯内侧、拉伸面、凹坑、死角等），高黏度拉伸油的残留情况更为突出。这些区域在清洗过程中液体交换率低，清洗液难以充分到达，残留风险更高。

2、含极压添加剂，形成“化学吸附层”

拉伸油中的极压添加剂在拉伸过程中与金属表面发生化学反应，形成一层化学吸附膜或反应膜。这层膜的作用是在高压下保护金属表面不被拉伤，但它的化学稳定性也使得常规清洗更难将其去除——普通的表面活性剂乳化作用对这层化学吸附膜的剥离能力有限。

化学吸附膜的存在意味着拉伸油的残留不只是“黏在表面”，而是“长在表面”的。清洗剂需要具备渗透、润湿、置换的综合能力，才能将这层膜从金属表面完整剥离。

3、清洗不彻底的后果：后道工序的连锁反应

拉伸油清洗不彻底，在焊接工序表现为焊缝气孔和焊接飞溅，在喷涂工序表现为涂层缩孔和附着力下降，在防锈工序表现为防锈膜不完整和局部返锈。这些损失往往在清洗工序之后才暴露出来。

清洗剂配方的协同设计

1、功能模块的划分

拉伸油清洗配方的效果需要在润湿渗透、乳化分散、防锈缓蚀等多个维度上实现协同。针对不同类型的拉伸油和清洗要求，需要选择不同的表活组合：

润湿渗透功能：异丙醇酰胺DX6508的作用是降低清洗液的表面张力，使其能够渗入拉伸油膜与金属表面之间的界面。DX6508的分子结构对油脂类污渍具有良好的润湿和渗透效果，有助于将清洗液“送”到油膜的最底层。

乳化分散功能：脱脂表面活性剂DX106的作用是将已被润湿的油污从金属表面剥离并乳化成微小油滴，稳定分散在清洗液中。DX106在强碱性体系中具有较好的耐碱性和乳化能力，可配合氢氧化钠、碳酸钠等碱源使用。

重油垢剥离功能：重油污清洗助剂DX103的作用是针对厚重、难清洗的拉伸油残留。DX103的分子结构设计使其对厚重油垢具有良好的剥离和清洗效果，适用于拉伸油残留难以去除的工况。

2、三者的协同逻辑

在拉伸油清洗配方中，DX6508、DX106和DX103的配合使用形成了一条完整的清洗链：DX6508负责“渗透”——降低界面张力，使清洗液进入油膜与金属表面之间；DX106负责“乳化”——将油污剥离并分散到清洗液中；DX103负责“剥离”——针对残留的厚重油垢进行加强剥离。三者功能各有侧重，共同作用于拉伸油从金属表面去除的完整过程。

案例数据

数据1：在冷轧板拉伸油清洗的对比测试中，原方案使用常规脂肪醇聚氧乙烯醚（AEO-9）作为主表活，55℃超声波清洗5分钟，拉伸油残留明显，水膜破裂不连续。在相同条件下，以DX106为主表活替代AEO-9后，除油率有明显提升，水膜连续完整铺展。

数据2：在压铸铝脱模剂清洗的案例中，采用DX106与DX6508复配方案（10%DX106+5%DX6508+碱性助剂），在10%工作液浓度、45-50℃超声8-10分钟条件下，铝合金表面的油污残留和灰分残留去除效果满足后道喷涂工序要求。

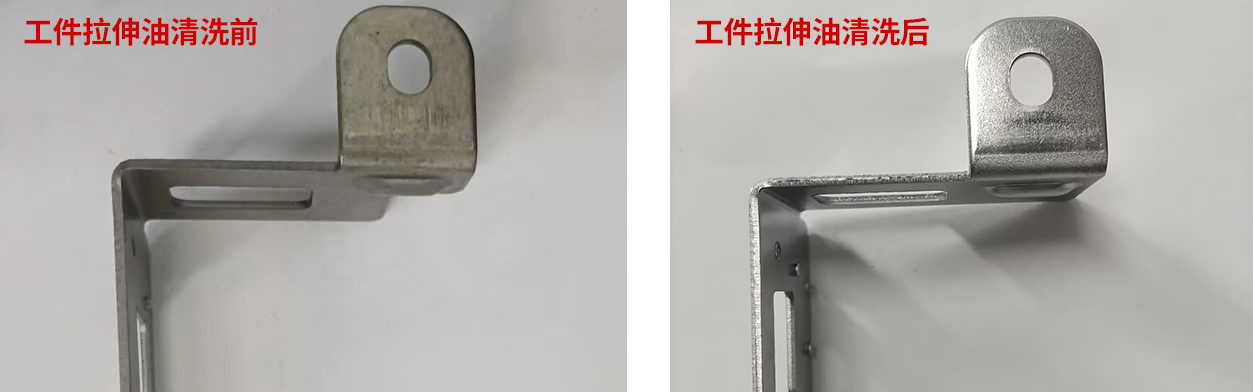

数据3：一家冲压件加工企业反馈，使用含DX106、DX6508和DX103的复配清洗方案后，拉伸油残留问题得到明显改善，工件表面的水膜连续完整，后道焊接工序的良率提升。

拉伸油残留问题的解决，需要先理解其成因——高黏度形成物理屏障、极压添加剂形成化学吸附层——再针对性地选择匹配的清洗方案，而不是反复尝试不同的表活品种。DX6508、DX106和DX103在拉伸油清洗配方中分别承担润湿渗透、乳化分散和重油垢剥离三个功能，具体应用时需结合实际拉伸油类型、清洗工艺和基材特性做针对性调整。

你在冲压件拉伸油清洗中遇到过残留问题吗？是哪种拉伸油类型、什么基材、什么清洗条件？欢迎在评论区描述具体现象，我们可以一起分析选型思路。
