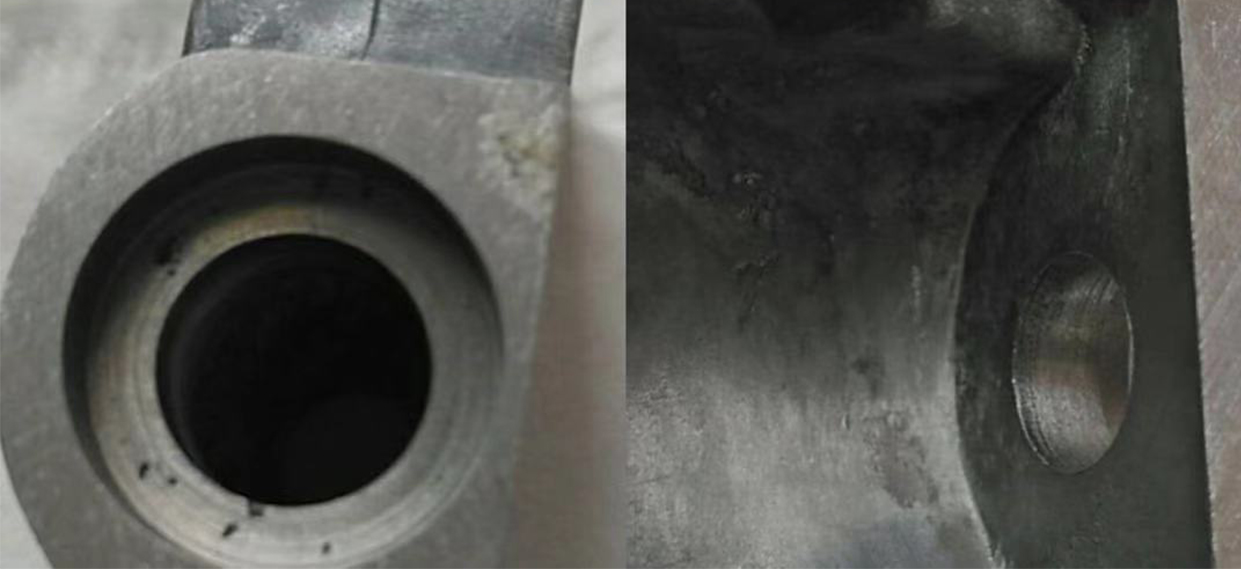

铝合金加工中，工件表面出现发黑、发黄或失光，是很多工厂的常见困扰。磨削后表面变色、清洗后发灰、切削液中放置一段时间后出现黑斑——这些现象往往被归因为“切削液问题”或“材料问题”，但很少有人追问：铝合金变色的底层原因到底是什么？
要理解变色，先要理解腐蚀。铝合金腐蚀的本质是铝原子失去电子被氧化。与钢铁不同的是，铝合金表面原本有一层致密的氧化膜（Al₂O₃）提供防护。当这层氧化膜在加工或清洗过程中被破坏，新鲜的铝基体暴露在电解质环境中，腐蚀就会发生。
铝的标准电极电位为-1.66V（相对于标准氢电极），远低于铁（-0.44V），这意味着铝比钢铁更容易失去电子。但铝的优势在于其氧化膜的自修复能力——只要条件合适，氧化膜可以快速再生。当再生速度跟不上破坏速度时，腐蚀就开始了。
铝合金变色的底层机制
1、电化学腐蚀的基本条件
电化学腐蚀的发生需要同时满足三个条件：阳极、阴极和电解质同时存在并形成闭合回路。铝合金表面并非绝对均匀，不同位置的电位存在差异——晶界、析出相、加工应力集中区域电位较低，成为阳极；邻近区域电位较高，成为阴极。当加工液或清洗液作为电解质覆盖在金属表面时，微电池就形成了。
阳极反应：Al → Al³⁺ + 3e⁻（铝原子失去电子，进入溶液）
阴极反应：在酸性介质中为2H⁺ + 2e⁻ → H₂↑；在中性或碱性介质中为O₂ + 2H₂O + 4e⁻ → 4OH⁻
腐蚀的速率取决于腐蚀电流的大小，而腐蚀电流受阳极与阴极之间的电位差、电解质的电导率以及极化程度共同控制。
2、加工后铝合金表面的高活性状态
铝合金在切削、磨削或清洗过程中，表面的原始氧化膜被去除，露出新鲜的铝基体。这层新鲜表面没有保护层，铝原子处于高能状态。如果此时金属表面覆盖了一层含有电解质的液膜（如切削液、清洗液或冷凝水），腐蚀反应就会开始。
铝合金加工后的变色现象，可以从腐蚀产物的颜色来初步判断——发黑通常与碱性环境下的腐蚀有关，铝在碱性溶液中溶解生成铝酸盐，同时表面富集硅、铜等杂质元素；发黄则可能与清洗不彻底导致的残留物氧化有关，也可能与铝合金中某些合金元素的特定腐蚀产物相关。不同颜色的变化通常对应不同的腐蚀条件。
3、切削液对铝合金腐蚀的影响
切削液在铝合金加工中同时扮演冷却、润滑和防锈角色，但某些组分可能成为腐蚀的加速因素：
- pH值：铝合金在中性（pH≈7）环境中相对稳定，但切削液的pH通常在8.5-9.5之间，铝在碱性条件下腐蚀速率会加快
- 氯离子：自来水中残留的氯离子会破坏铝表面的氧化膜，诱发点蚀
- 铜离子：铜合金加工时，铜离子可能进入切削液，在铝合金表面沉积形成微电池，加速腐蚀
- 表面活性剂：某些表面活性剂可能吸附在铝表面，改变局部电化学环境
防腐蚀的逻辑路径
既然腐蚀需要同时具备阳极、阴极和电解质，那么防腐的逻辑就是从这三条路径中阻断任意一条：
1. 在铝合金表面形成隔离层：通过缓蚀剂吸附成膜，将铝基体与腐蚀介质隔开
2. 控制腐蚀介质的侵蚀性：调节pH、去除腐蚀性离子（如氯离子）
3. 消除电偶效应：避免异种金属接触，或引入电位接近的缓蚀组分
目前最直接的防腐手段是在铝合金表面形成稳定的吸附膜。德旭的分子级定向吸附缓蚀技术通过缓蚀剂分子的极性基团与铝表面发生定向吸附，非极性碳链朝外排列形成保护屏障，在腐蚀介质与铝基体之间建立物理隔离层。
铝合金缓蚀剂的选择逻辑
不同应用场景对铝合金缓蚀剂的要求不同，需要根据工况条件选择：
全合成切削液场景：加工液透明，对缓蚀剂的水溶性和透明度有要求，同时对泡沫控制较为敏感。DX5810属于多功能型缓蚀剂，对铝、铜、锌多种金属均具有缓蚀作用，在全合成切削液体系中水溶性好，同时对黑色金属也具备一定的防锈性能，适用于多金属共线加工场景。建议添加量通常在全合成体系中进行梯度测试确认，结合具体铝合金牌号和加工条件做适配调整。
半合成或乳化液场景：体系中含有基础油，对缓蚀剂的乳化稳定性和油水分配行为有要求。DX512属于磷酸酯类铝缓蚀剂，在含油体系中具有较好的分散性，与醇胺配合使用可在铝表面形成物理吸附膜。同时DX512还具有一定的极压润滑性能，可在减少摩擦的同时提供铝材防护，适用于对润滑和缓蚀有双重要求的半合成或乳化液体系。
客户案例
数据1： 在铝合金缓蚀性能测试中，1.0%浓度的DX5810在10%三乙醇胺碱性体系中，对Ly12铝合金在55℃、8小时腐蚀试验中表面光亮，评级A级（参照GB/T 6144-2010测试标准）。
数据2： 某CNC加工企业生产铝合金零部件，原切削液配方在夏季高温时段出现工件表面发黑问题。在全合成切削液配方中引入DX5810后，加工后工件在工序间暂存阶段的变色问题得到控制，铝合金表面色泽保持一致。
数据3： 在半合成切削液体系中，0.5%浓度的DX512配合醇胺使用，对6061铝合金的缓蚀效果经8小时、55℃腐蚀试验验证，表面状态评级A级，无明显腐蚀痕迹。
铝合金的发黑、发黄问题，本质上是腐蚀反应在宏观层面的呈现。选择缓蚀剂时，需要关注的不是“有没有效果”，而是“在具体工况下能否形成稳定的保护层”。全合成体系对水溶性和透明度要求更高，半合成/乳化液体系则需兼顾油水分散性——两者对缓蚀剂的选型逻辑不同。
你在铝合金加工中遇到过工件变色的问题吗？变色出现在哪个工序——加工后、清洗后还是放置一段时间后？是整体变色还是局部斑点？欢迎在评论区描述具体现象，我们可以一起分析腐蚀的触发条件。
