不锈钢抛光件除蜡清洗中，两个问题最常见：

一是死角蜡渍洗不净。 缝隙、螺纹、凹槽等位置，超声波空化作用难以充分到达，蜡质残留顽固。除蜡水在平面区域的清洗效果尚可，但到了这些死角位置，蜡质始终无法被有效剥离。

二是平面区域蜡渍残留。 高光面、拉丝面等平面区域虽然超声波条件充分，但部分蜡质仍未被完全乳化剥离，烘干后表面手感不够光洁，后道工序（喷涂、电镀）出现附着力问题或表面缺陷。有时表面看不到明显的蜡层残留，但在焊接、电镀或喷涂工序中暴露出问题——焊点气孔、镀层起皮、涂层缩孔，都指向前道清洗工序的蜡质残留未被彻底清除。

不锈钢除蜡水配方的设计，需要同时解决上述两个问题。它不只需要“溶蜡”能力——还需要对缝隙的渗透能力，以及对蜡质中固体磨料颗粒的分散能力，三者缺一不可。

不锈钢抛光蜡的结构与清洗难点

不锈钢抛光蜡由蜡质、脂肪酸、金属氧化物磨料、表面活性剂等组分构成。在布轮抛光过程中，蜡质受热熔化后被压入金属表面的微观凹坑中，冷却后形成一层致密的附着层，磨料颗粒均匀嵌入蜡质基体中。

除蜡的过程不是简单的“溶解”，而是三个步骤的连续进行：

- 除蜡水渗入蜡层与金属的界面（需要低表面张力的渗透组分）

- 蜡质被乳化剥离（需要强乳化能力的组分）

- 磨料颗粒被分散悬浮在清洗液中，不重新附着在表面（需要分散能力的组分）

死角位置蜡渍洗不净的根源，在于第一步“渗透”——除蜡水无法有效渗入缝隙，接触不到蜡层与金属的界面；而平面区域的蜡渍残留，则更多与第二步“乳化”不充分有关——蜡质没有被完全乳化剥离。两个问题都需要在配方层面找到对应的解决方案。

功能组分的角色分配

特种有机胺油酸酯DX86在除蜡水配方中承担蜡质的乳化剥离功能。其在80℃超声波条件下对蜡质的乳化效果稳定，为除蜡提供基础清洗力。DX86的油酸酯基团对蜡质中的酯类组分具有亲和性，能够有效降低蜡层与金属界面的附着力。

异丙醇酰胺DX6508在配方中承担渗透功能，降低除蜡水的表面张力，使除蜡水进入缝隙死角，接触蜡层与金属的界面。在死角清洗中，除蜡水的渗透能力决定了这些位置能否被清洗液有效覆盖。

十二烷基苯磺酸三乙醇胺盐DX129在配方中承担除灰分散功能，对抛光蜡中的固体磨料颗粒具有分散作用，使颗粒悬浮在清洗液中不重新附着在工件表面。在抛光蜡清洗中，DX129与DX86的协同使用使蜡质乳化剥离后产生的细小颗粒和杂质能够被有效分散在清洗液中，减少二次附着的机会，有助于避免蜡渍残留问题。

在配方中三者的配合逻辑是：DX86负责“剥离蜡质”，DX6508负责“渗入死角”，DX129负责“分散蜡灰”——三个功能覆盖了不锈钢抛光蜡清洗的全流程。

配方参数参考

不锈钢除蜡水参考配方框架（质量百分比）：

- 特种有机胺油酸酯DX86：8%-15%

- 异丙醇酰胺DX6508：8%-12%

- 十二烷基苯磺酸三乙醇胺盐DX129：5%-8%

- 助洗剂及溶剂：适量

- 水：余量

工艺参数参考：

- 清洗温度：70-85℃（取决于蜡质软化点）

- 清洗时间：5-15分钟（视蜡层厚度和工件结构而定）

- 清洗方式：超声波

- 工作液浓度：10%-20%（视工件表面状态而定）

案例数据

数据1： 在除蜡性能对比测试中，DX86在除蜡水配方中对蜡质的乳化剥离效果稳定。与常规油酸皂相比，DX86对抛光蜡中蜡质组分的乳化更为充分。

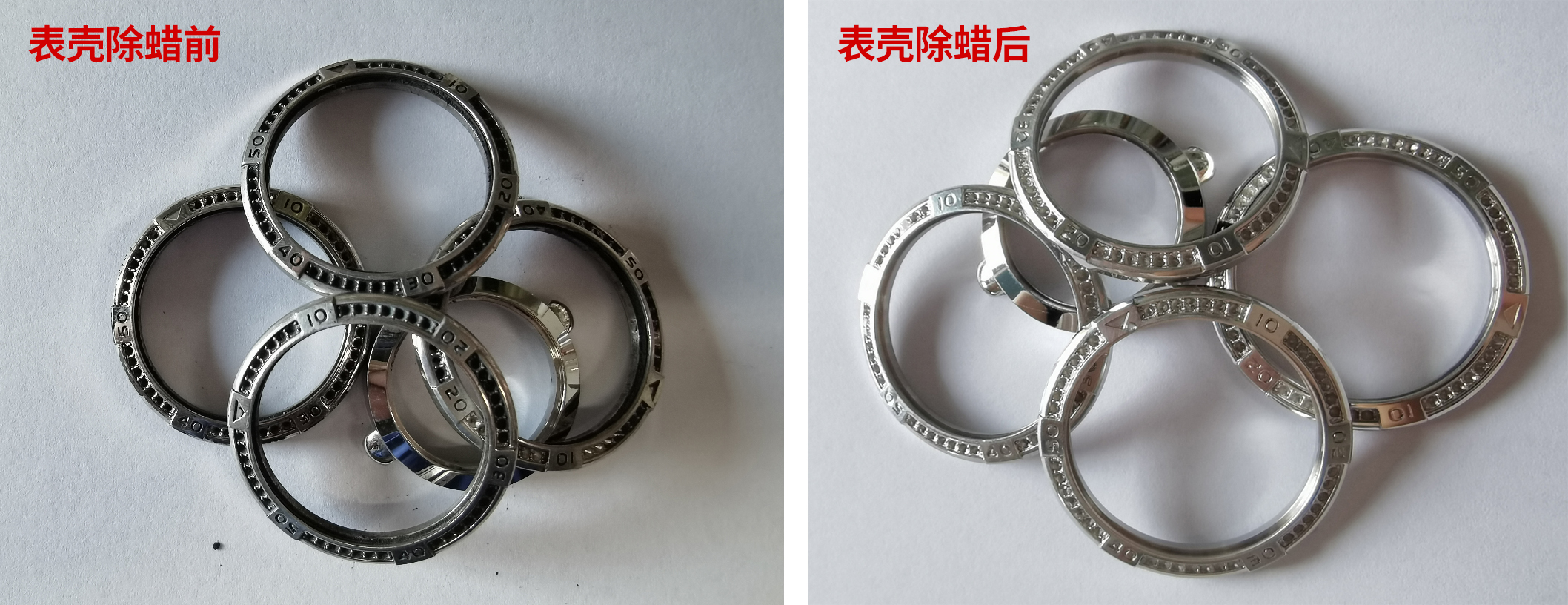

数据2： 某不锈钢表壳加工企业采用DX86+DX6508+DX129复配的除蜡水方案，在80℃超声波条件下清洗8分钟，平面区域的蜡质残留明显减少，死角位置的蜡渍残留也得到了改善。后道喷涂工序的附着力测试合格，因前道清洗不净导致的涂层缺陷减少。

不锈钢除蜡水的配方设计，需要从蜡质乳化、死角渗透、蜡灰分散三个功能维度进行协同规划。DX86（蜡质乳化）、DX6508（死角渗透）、DX129（蜡灰分散）三个产品的配合使用只是其中一种可行的配伍方向。配方比例需根据抛光蜡类型和工件结构做针对性调整。

你在不锈钢除蜡水的配方开发或现场使用中，遇到过死角蜡渍洗不净或平面区域蜡质残留的问题吗？是哪种抛光蜡类型和清洗条件？欢迎在评论区描述具体工况，我们可以一起讨论配方调整的方向。
